Poskytování tichého, odhlučněného prostředí pro život a práci je nezbytné pro podporu zdraví a produktivity. Aby bylo možné dosáhnout dostatečného snížení hluku, je zásadní správné plánování vodovodních a odpadních systémů.
Existují určité základy, které je třeba při úspěšném plánování zohlednit.
Základy plánování přívodních a odpadních vedení
Hluk šířený konstrukcemi
Hluk vzniká fyzickými nárazy nebo vibracemi, které se šíří konstrukcí budovy – podlahami, stěnami, stropy a dalšími prvky.
Když instalace pitné vody a odpadních vod vytvářejí strukturální hluk, přenáší se tento hluk do instalační stěny prostřednictvím pevných spojení, jako jsou potrubí nebo objímky. Následně se šíří do ostatních místností přes stěny a stropy jako vzdušný hluk.
Vzniku tzv. strukturálních zvukových mostů, které přenášejí hluk z instalací do stěn, však lze zabránit. Toho lze dosáhnout oddělením zařizovacích předmětů, například toalet, od stavební konstrukce.
Vzdušný hluk
Vzdušný hluk se nešíří konstrukcí budovy, ale přímo vzduchem.
U potrubních systémů závisí míra vzdušného hluku převážně na kvalitě potrubí. Podle normy DIN EN 14366 je možné snadno porovnat různá potrubí, protože čistý vzdušný hluk je součástí těchto měření.
Při plánování tak lze výběrem vhodného potrubí výrazně snížit vzdušný hluk.
Půdorys
Jak bude dále podrobněji vysvětleno, efektivní návrh půdorysu pomáhá minimalizovat potenciální problémy s hlukem. V bytových domech například pomáhá umístění kuchyní a koupelen (prostor s velkým množstvím potrubí) nad sebe. Tím se omezuje hluk spojený s potrubím v ostatních místnostech.
Plánování prostupů ve stěnách a stropech
Dalšího snížení hluku lze dosáhnout správným navržením prostupů.
Všechny prostupy by měly být dostatečně velké, aby se předešlo kontaktu — a tím i vzniku zvukových mostů — mezi potrubím a stavební konstrukcí. Použít lze také izolační návleky, silikon nebo minerální vlnu.
Návrh půdorysu
Navrhování vhodného půdorysu je jedním z nejúčinnějších způsobů, jak vytvořit tiché prostředí. Mělo by být vnímáno jako výchozí bod pro dosažení optimální zvukové izolace.
Instalační stěna
Hmotnost instalační stěny je velmi důležitá – stěny s větší hmotností samozřejmě poskytují lepší zvukovou izolaci.
Stěny, ve kterých jsou vedeny instalace nebo odpadní potrubí, by nikdy neměly sousedit s místnostmi, které vyžadují zvýšenou zvukovou ochranu.
Předstěnová konstrukce
Pokud je nutné použít lehkou instalační stěnu, a místnost vyžadující akustickou ochranu se nachází na opačné straně této stěny, lze použít předstěnovou konstrukci pro snížení hluku.
Předstěna se skládá z kovové podkonstrukce a dutiny vyplněné izolačním materiálem. Její začlenění do návrhu budovy zlepšuje nejen zvukovou, ale i tepelnou izolaci.
Závěsný systém předstěn může rovněž zlepšit útlum celé konstrukce, a to i u masivních stěn.
Plánování odpadního potrubí
Při plánování odpadního potrubí je pro maximální snížení hluku klíčové zohlednit změny směru. Pokud je to možné, je třeba se vyhnout 90° obloukům, protože prudká změna směru je hlučná. Toho lze dosáhnout například použitím dvou 45° kolen namísto jednoho 90°. Také použití obloukových tvarovek pomáhá zlepšit odtok vody.
Výběr specializovaných nízkohlučných potrubí a systémů je zde zásadní pro minimalizaci strukturálního i vzdušného hluku.
Wavin SiTech+ nabízí unikátní instalační vlastnosti a je vhodný pro jakýkoli projekt – od menších rekonstrukcí po rozsáhlé výstavby. Prémiová varianta, Wavin AS+, je vyrobena z minerály zesíleného polypropylenu a poskytuje maximální útlum hluku díky vysoké hustotě materiálu.
Oba produkty jsou speciálně navrženy pro použití v nízkohlučných systémech.
Plánování instalací pitné vody
Způsob, jakým jsou instalace pitné vody navrženy a realizovány, má přímý dopad na úroveň hluku.
Největší podíl na hluku má samotné potrubí, respektive tvarovky a proudění vody. Vysoké průtoky často vedou ke vzniku rušivého hluku.

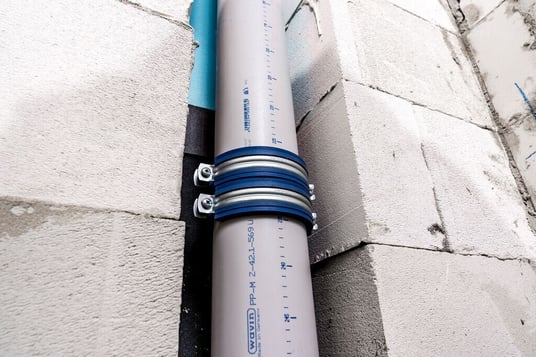

Pro účinnou zvukovou izolaci musí být instalace pitné vody odděleny od stavební konstrukce ve stěnových a stropních prostupech. Toho lze dosáhnout použitím ventilových spojení s integrovaným oddělením strukturálního hluku, objímek s izolační vložkou a instalačních panelů s akustickými kryty.
Stoupací potrubí a připojovací vedení nesmí být nikdy spojena s příčkami místností, které vyžadují zvukovou ochranu.
Instalační systémy a sanitární předměty
U instalačních systémů ve stěně (předstěny, instalační šachty), umyvadel, van, toalet, bidetů, pisoárů a armatur platí zvláštní pravidla:
- Je nutné zajistit požární prevenci, zvukovou izolaci, ochranu proti vlhkosti a tepelnou izolaci.
- Statika nesmí být ohrožena při vytváření kanálů ve zdi. Hmotnost stěny musí vždy splňovat požadavky na zvukovou izolaci.
- Předstěny nebo kovové rámy jsou doporučeny pro eliminaci strukturálního hluku — jsou lepší volbou než drážky ve zdi.
- Toalety a jiné sanitární předměty musí být zavěšeny s oddělením strukturálního hluku a nesmí narušovat statiku.
Návrh masivní instalační stěny
Podle normy DIN 4109-1 musí masivní stěny s instalacemi splňovat následující požadavky bez nutnosti dodatečného akustického testování:
- Jednovrstvá masivní stěna s hmotností ≥ 220 kg/m² včetně omítky.
- Armatury a zařízení musí splňovat DIN 4109-1.
- Klidový tlak pitné vody před armaturami nesmí překročit 0,5 MPa.
- Průtokové ventily musí být plně otevřené během provozu.
- Průtok armatur nesmí překračovat jejich dimenzaci.
- Odtoková zařízení musí omezovat průtok podle specifikace.
- Pitné a odpadní potrubí musí být odhlučněno před stěnou.
- Pro instalace do drážek musí být použito zvukově izolační opláštění.
- Odpadní potrubí na stěnách chráněných místností nesmí být odkryté.
Návrh lehké instalační stěny
Pro lehké stěny s instalacemi platí podle DIN 4109-1 podobné podmínky:
- Je přípustné pouze tehdy, pokud strop má hmotnost ≥ 450 kg/m² a jsou použity armatury skupiny I.
- Lehké instalační stěny musí být ze sádrokartonu s kovovou podkonstrukcí, například:
- Jednoduchá konstrukce s přídavnou předstěnou.
- Dvojitá konstrukce s přídavnou předstěnou.
- Dvojitá konstrukce s vnitřní instalací.
Požadavky:
- Dvouvrstvé opláštění 12,5 mm deskami ≥ 11 kg/m².
- Dutina ≥ 75 mm vyplněná izolací tloušťky 60 mm s průtokovým odporem ≥ 5 kPa·s/m².
- Montážní body musí být vybaveny akustickým oddělením.
U dvojitých stěn musí být CW profily spojeny kovovými prvky ve výšce 1/3 a 2/3.
Wavin vám pomůže optimalizovat akustiku
Splnění všech výše uvedených požadavků — a celkové zlepšení akustiky rozvodů vody a odpadu — může být náročné.
Naštěstí Wavin nabízí řešení Wavin AS+ a Wavin SiTech+, která architektům a developerům s těmito výzvami pomáhají.
K dispozici je také nástroj SoundCheck, který simuluje akustiku systému podle zadaných parametrů a umožňuje snadno spočítat úroveň dosaženého odhlučnění.
