Správným odhlučněním obytných a pracovních prostor lze vytvořit tiché prostředí, které zvyšuje kvalitu života obyvatel. Výběr správných zvukově izolačních komponent má proto přímý vliv na komfort při užívání budovy. Aby však bylo dosaženo maximálního útlumu hluku, musí být zvukově izolační prvky také správně nainstalovány. Níže uvádíme přehled hlavních faktorů, které je třeba při instalaci zohlednit.

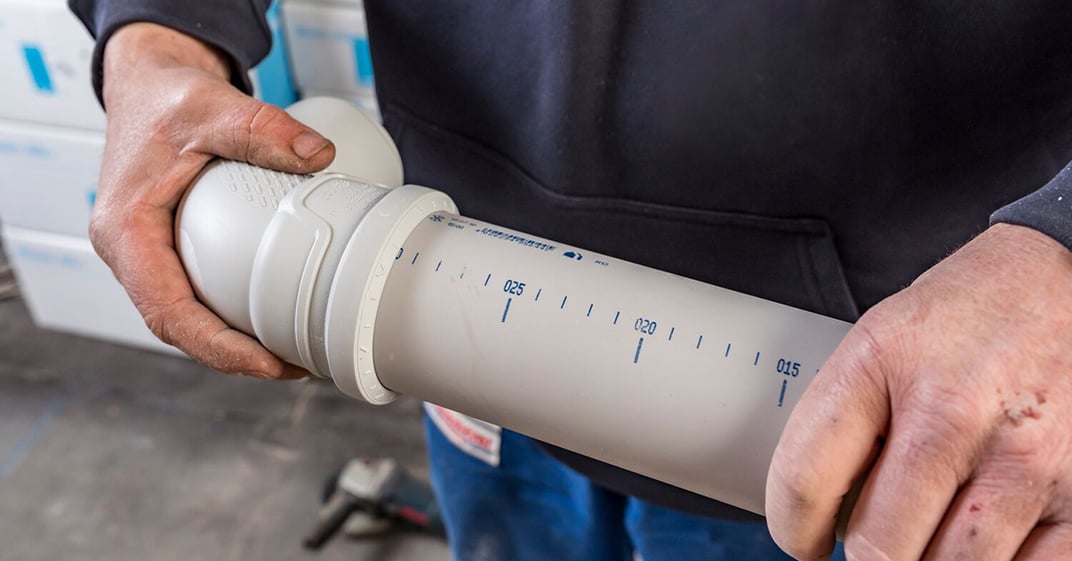

Instalace potrubí a potrubních objímek
Před instalací potrubí nebo objímek je důležité zkontrolovat, zda nejsou montážní materiály poškozeny. Pokud je potřeba trubky zkrátit, je nutné je vždy zkosit a začistit hrany. To lze provést pomocí standardizovaných nástrojů pro zkosení – tvarovky nesmí být zkracovány. Zkosení potrubí zabrání poškození těsnění, usnadní zasunutí do hrdla a sníží riziko vzniku rušivého hluku.
Potrubí by mělo být vždy instalováno bez pnutí, aby se minimalizoval přenos hluku konstrukcí. Objímky by měly být montovány rovně a svisle. Vzdálenosti mezi objímkami se mohou mírně lišit, protože stěny nejsou vždy rovné – každou objímku je ale třeba vyrovnat samostatně. Pro upevnění závitových tyčí do zdiva je nutné použít vhodné kotvy. Pokud to dané použití umožňuje, jsou z hlediska akustiky výhodné plastové hmoždinky.
Po instalaci je třeba objímky zkontrolovat – pokud je patrná jednostranná komprese elastomeru, je nutné provést úpravy.
V některých případech je také nutné potrubí před instalací izolovat – např. kvůli kondenzaci nebo k omezení hluku přenášeného vzduchem či konstrukcí. Týká se to především oblastí s výrazným odkloněním odpadního potrubí, míst dopadu odpadní vody ze svodů a tam, kde to vyžadují místní předpisy.
Průchody stěnami a stropy
Velkou pozornost je třeba věnovat také průchodům ve stěnách a stropech. Ty mohou být významným zdrojem hluku, který se šíří do chráněných místností. Tomu lze předejít použitím zvukové izolace ve stěnách, podlahách a stropech pro dosažení co nejlepšího oddělení. Při vyplňování mezikruží je důležité zabránit vzniku akustických mostů. Podle stavební třídy je navíc nutné zohlednit i požární ochranu v těchto průchodech.
V oblastech pitné a odpadní vody lze ke snížení hluku využít stěnové panely se zvukovým oddělením. Jejich použití může výrazně snížit přenos strukturálního hluku. Zvukově oddělující prvky jsou obvykle z gumy a před instalací se nasazují na stěnový panel. Díky tomu není panel v přímém kontaktu se stěnou a přenos hluku konstrukcí se minimalizuje.
Montáž obkladu a sanitárních předmětů
Po instalaci potrubí následuje montáž obkladu a sanitárních předmětů. Při montáži obkladu je zásadní vyhnout se jakémukoliv kontaktu mezi obkladem a potrubním systémem – jakýkoliv kontakt může vést ke vzniku rušivého hluku.
Při instalaci sanitárních zařízení je vhodné využít zvukově oddělující prvky. Je nutné dbát na to, aby upevnění nebylo příliš silné a aby jednotlivé prvky správně seděly.
Požadavky na zvukovou izolaci během montáže
Během celé instalace je třeba dodržovat určité požadavky. V rámci návrhu a ověření zvukové izolace rozlišujeme dvě kategorie:
- Stavební požadavky dle normy DIN 4109, části 1–2
- Občanskoprávní požadavky dle DIN 4109-5, VDI 4100 a směrnice DEGA 103
Norma DIN 4109 stanovuje minimální požadavky na ochranu proti hluku. Tyto požadavky mají zajistit, že obyvatelé budov nebudou obtěžováni hlukem, pokud nedochází k nadměrnému hluku v sousedních prostorách. Existují však i soudní rozhodnutí, která vyžadují přísnější občanskoprávní požadavky.
Norma DIN 4109 vychází z běžného případu instalace koupelny, který odpovídá praktickému systémovému testu určenému k dosažení požadované úrovně zvukové izolace. Každý sanitární prvek či komponent přispívá ke stanovení celkové hladiny instalovaného hluku LAF,max,n.
Důležité: Praktické testy ukázaly, že klíčovými faktory pro výslednou hladinu hluku jsou:
- výběr systému odvodnění budovy,
- typ obkladového systému,
- typ splachovací nádrže.
Minimální požadavky na zvukovou izolaci
Podle DIN 4109-1 musí být použita zvuková izolace, která minimálně chrání před hlukem z:
- přívodních a odvodních zařízení,
- dopravních systémů,
- trvale instalovaného provozního zařízení.
Za technická zařízení budov se považují také:
- společné prádelny,
- bazény, sauny apod.,
- sportoviště,
- centrální vysavače,
- garáže,
- pevné motorické sluneční clony a rolety.
Tyto minimální požadavky lze dále zpřísnit smluvními dohodami, např. dle DIN 4109-5 nebo VDI 4100. Pozor: Hluk způsobený uživateli – např. hudba, hlasité hovory nebo hlučné spotřebiče – se do těchto norem nezapočítává.
Potvrzení o zvukové izolaci
Po dokončení instalace musí být předložena potvrzení o splnění požadavků na zvukovou izolaci. Tato potvrzení lze získat od příslušných výrobců komponentů.
Na závěr přinášíme praktické tipy pro správnou instalaci:
- Používejte tvarovky navržené pro dobrý průtok.
- V odpadních systémech používejte tvarovky s vnitřním poloměrem.
- Používejte stěnové panely s oddělením přenosu hluku konstrukcí.
- Používejte systémové objímky, které odpovídají danému potrubí.
- V kritických oblastech a tam, kde to předpisy vyžadují, izolujte potrubí.
- V případě nejasností se poraďte s projektantem o správném provedení.
- Dodržujte doporučení výrobce a používejte pouze schválené systémové komponenty.
- Pro právní jistotu dodržujte normy: DIN 4109 části 1–2 pro stavební předpisy a DIN 4109-5, VDI 4100, DEGA 103 pro občanskoprávní požadavky.
Správná rozhodnutí s odbornou konzultací od společnosti Wavin
Pro zajištění správné instalace všech zvukově izolačních komponent nabízí společnost Wavin bezplatné technické poradenství. Kromě toho poskytujeme špičková nízkošumová řešení vhodná pro jakýkoliv stavební projekt.
Wavin SiTech+ je snadno instalovatelný systém z minerálně plněného PP, který díky své vyšší hmotnosti a speciálním prvkům výrazně snižuje hluk.
Wavin AS+ je prémiové řešení s vysokou hmotností a silnými stěnami pro optimální útlum hluku šířeného vzduchem. Díky nízkému modulu pružnosti svého materiálu a speciálním spojkám účinně tlumí i hluk šířený konstrukcí.
