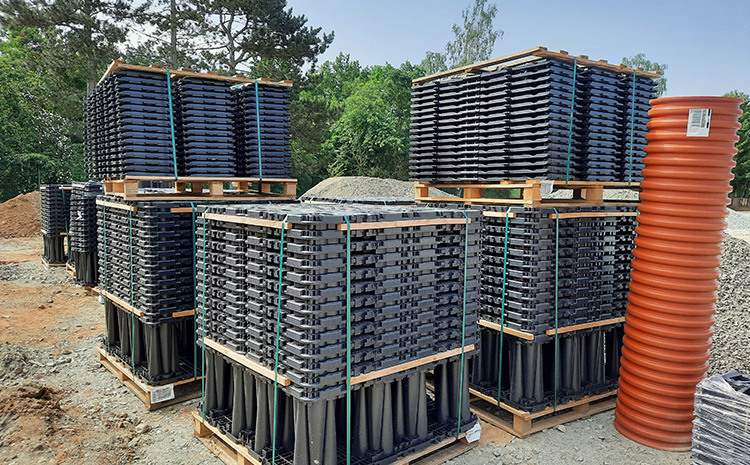

V rámci tohoto projektu v části odvodnění je realizován systém pro akumulaci dešťové vody což jsou 3ks 16m3 jímek pro využívání dešťové vody. Za akumulací je retenční nádrž a systém je ukončen ve vsakovacím objektu. Pro vytvoření RN a vsakovacího objektu byl vybrán systém Wavin Aquacell NG. Jedná se o inovovaný výrobek. Základním prvkem jsou boxy o rozměrech 1200x600 a výšce 400mm.

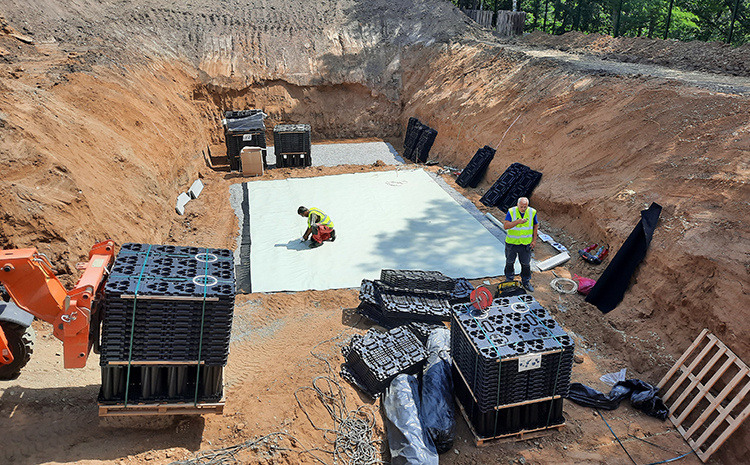

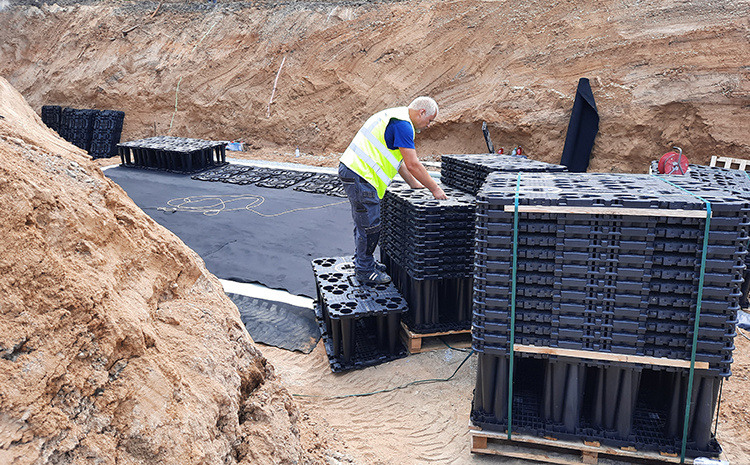

Pro vytvoření retenční nádrže je nutné na zhutněné a zpevněné podkladní vrstvy instalovat hydroizolační souvrství tvořené ochrannými geotextiliemi z vnitřní a vnější strany (300 resp. 500g/m2) mezi které, se vkládá nepropustná folie PVC 1,5mm. Všechny spoje se svařují a následně testují a kryjí zálivkou. Následně se provede vyskládání vlastního tvaru RN včetně nátoků, odtoku, revizních šachet apod. Boční stěny se uzavírají systémovými deskami, které vytváří opláštění. Pro Nátoky a revizní šachty jsou speciální tvarovky. Revizní šachta 425 slouží k reviznímu vstupu do systému akumulačních boxů.

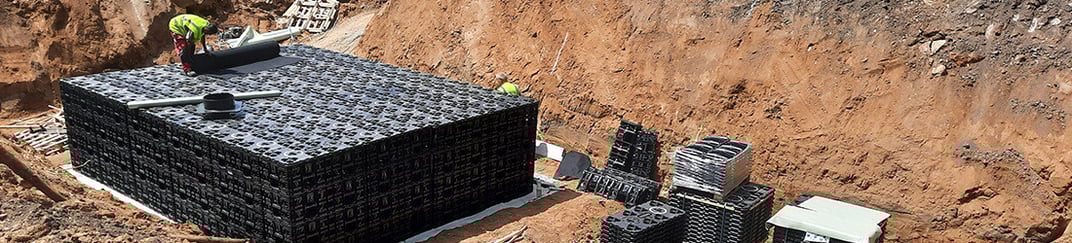

Sestava retenční nádrže
4,8 x 6,6 x 1,625 m; stavební / retenční objem 51,5 / 48,9 m3; 176 ks modulů Aquacell NG, 1ks revizní šachta Tegra 425
Sestava vsakovací nádrže
4,8 x 3,6 x 1,225 m; stavební / retenční objem 21,2 / 20,1 m3; 72 ks modulů Aquacell NG
Jak rychle získat specifikaci materiálu systému Aquacell NG?
Ve 3 rychlých krocích získáte specifikaci dle požadovaného objemu resp. plochy.
Klikněte zde a vypočítejte pomocí kalkulačního nástroje požadovaný materiál.
V prvním kroku si zadáte požadovaný objem a zadáte šířku a výšku objektu.
V druhém kroku zvolí počty a dimenze nátoků/odtoků a případně revizní šachtu Tegra 425.
Ve třetím kroku již máte soupis materiálů včetně kodů.
Délku šachtové roury, poklop a geotextilii si musíte upravit podle naší nabídky.
Chcete vědět více k akumulačním boxům AquaCell? Klikněte ZDE.
