Die Herausforderung
Querende Bestandsnetze auf engstem Raum, ein hoher Grundwasserstand und wenig tragfähiger Baugrund – um diesen komplexen Rahmenbedingungen zielgerichtet zu begegnen, vertraute man in Haren / Ems auf Rohr- und Schachtlösungen aus dem Systembaukasten der Wavin GmbH. Für die Erneuerung der Regenwasserkanalisation kamen X-Stream-Rohre DN 400, das Kanalrohrsystem Acaro PP SN 12 DN 150 bzw. DN 200 sowie Tegra 1000 PP-Schächte des Kunststoffspezialisten aus Twist zum Einsatz. Die überzeugende Kombination aus leichtem Handling und überlegener Systemperformance sowie die kurzen Lieferzeiten und die individuelle Beratung durch Wavin waren die ausschlaggebenden Argumente für die für Planung und Bauausführung verantwortlichen Entscheider.
Fehndorf - Wavin nimmt jede Herausforderung an

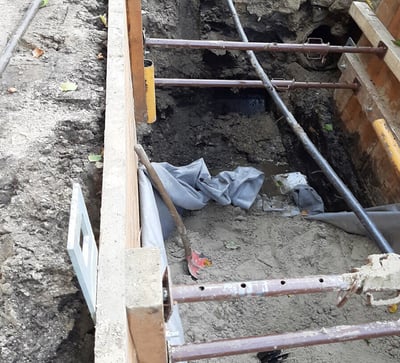

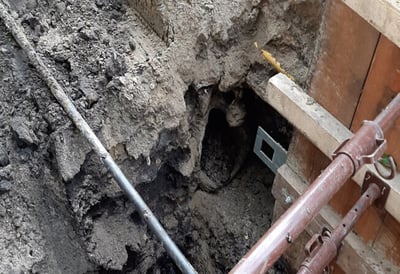

Wie schön, wenn am Ende doch alles gut läuft. Das mögen sich die Tiefbauer von der EAS Anlagenbau gedacht haben, als sie im Dezember 2020 die Erneuerung des Regenwasserkanals im Harener Ortsteil Fehndorf zur Zufriedenheit aller abschlossen. Trotz schwieriger Rahmenbedingungen waren sie im Zeitplan geblieben - auch dank der optimal für herausfordernde Baustellensituationen geeigneten Wavin-Kunststoffsysteme. Es war gleich in mehrfacher Hinsicht eine herausfordernde Situation, die die Tiefbauer von der EAS Anlagenbau GmbH auf der Baustelle in Haren/Ems erwartete. Schwieriger Baugrund durch Moor- bzw. Torfboden, ein hoher Grundwasserstand sowie obendrein noch enge Platzverhältnisse durch Bestandsbauten und querende Versorgungsleitungen erschwerten die Baumaßnahme im Ortsteil Fehndorf enorm. Eigentlich sollte hier nur der Straßenbelag erneuert werden. Im Vorfeld hatte die Stadt Haren/ Ems aber auch die darunter liegende Regenwasserkanalisation überprüfen lassen. Der Handlungsbedarf zeigte sich unmittelbar: Durch den schlecht tragfähigen Boden war es zu etlichen gebrochenen Leitungen, Muffen und Anschlüssen infolge von Setzungen gekommen. An einer Erneuerung der Regenwasserkanalisation führte daher kein Weg vorbei. Aufgrund der Schäden an den vorhandenen Rohren stand für das mit der Planung beauftragte Ingenieurbüro Sommerfeld aus Neuenhaus fest, dass die Harener Rahmenbedingungen keine starren, schweren Werkstoffe erlauben. Stattdessen suchte man sowohl für die Rohre als auch für die Schächte nach leichtem und f lexiblem Baumaterial. Nach Beratungen mit der benachbarten Wavin GmbH, Twist, war schnell eine gute Lösung gefunden. Eingesetzt wurden 500 m X-Stream-Rohre DN 400, 200 m Acaro PP SN 12 der Nennweiten DN 150 bzw. DN 200 in blau sowie acht Tegra 1000 PP-Schächte für ein Auftragsvolumen von insgesamt 42.000 €.
Mehr als 90 Prozent leichter als Beton

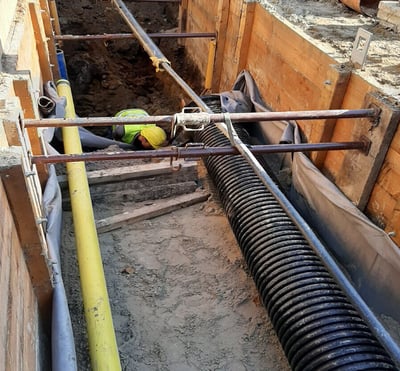

Das geringe Gewicht der robusten Systemlösungen aus Polypropylen überzeugte die Beteiligten auf Anhieb: Wavin X-Stream ist beispielsweise um mehr als 90 Prozent leichter als Betonrohre und damit deutlich einfacher zu transportieren und zu verlegen. Außerdem sind die Wavin-Rohre dünnwandig, was beim Einbau angesichts der speziellen Baustellensituation in Haren mit querenden Gashochdruck- und Kabelleitungen ebenfalls optimal war. Für eine schnelle und damit kostengünstige Verlegung sorgt auch das patentierte Muffendesign: Die Muffen von X-Stream sind innen in unterschiedlichen Winkeln angeschrägt, wodurch sich die Einsteckkräfte beim Verlegen deutlich verringern.
X-Stream trotzt schwierigen Bodenverhältnissen
Der symmetrische Dichtring aus EPDM sorgt dabei für höchste Dichtsicherheit. Damit Tiefbauer vor Ort selbst bei unerwarteten Vorkommnissen flexibel reagieren können, bietet Wavin für X-Stream ein umfangreiches Formteilprogramm an: Während mit Bögen und Abzweigen auf einfache Weise Richtungsänderungen und Zuläufe hergestellt werden können, ermöglicht der X-StreamSattel einen schnellen Anschluss von Straßenabläufen.
Geringe Betriebskosten

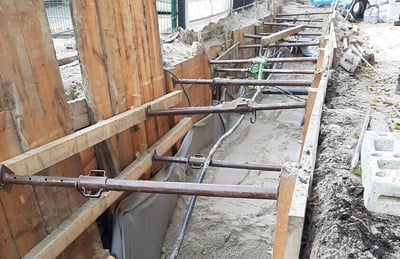

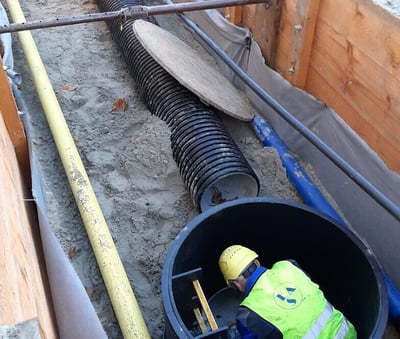

Die glatten, porenfreien Innenflächen der X-Stream-Rohre und der Acaro PP Blau-Rohre stehen für gute hydraulische Eigenschaften und wirken Ablagerungen entgegen - ein Argument, warum die Rohrsysteme wartungsarm und langlebig sind und dabei helfen, die Betriebskosten zu senken. Die Rohrsysteme von Wavin sind für die Praxis gemacht und weisen eine hochwertige Ausführungs- und Verarbeitungsqualität auf. Selbst unter schwierigen Bedingungen wie angesichts des Moorbodens in Haren können sich Auftraggeber auf die hohe Dichtsicherheit verlassen. Acaro PP Blue beispielsweise ist extrem anpassungsfähig und flexibel. Unter Lasteinwirkung werden Stützkräfte in der Seitenverfüllung aktiviert. Anders als bei Betonrohren sind Brüche und Risse bei Acaro PP Blue ausgeschlossen. Nichtsdestotrotz verwendeten die Tiefbauer zur Stabilisierung des Moorbodens Vlies und Geogitter. Was das Handling auf der Baustelle erleichterte: Sowohl X-Stream als auch Acaro PP-Rohre können bei Bedarf bauseits mit einer feinzahnigen Säge auf die erforderliche Länge gekürzt werden. Beide Rohre sind kompatibel mit Tegra 1000 PP von Wavin, von denen in Haren acht Stück eingebaut wurden. Eine Besonderheit dieser Schächte ist das gewellte Schachtrohr, das Bodensetzungen, aber auch Belastungen durch Schwerverkehr, absorbiert. Außerdem verfügen sie über integrierte Kugelgelenke, die die Ausrichtung während der Bauarbeiten erheblich vereinfachen, da sie eine Abwinkelung von bis zu 15 Grad je Anschluss ermöglichen. Aufgrund des hohen Grundwasserstandes im Ortsteil Fehndorf mussten die Tiefbauer der EAS Anlagenbau zu Beginn der Maßnahme das Grundwasser absenken und im Verbau arbeiten. Hohes Grundwasser kann den Tegra 1000 PP-Schächten nichts anhaben. Im Gegenteil: Dank ihrer rippenverstärkten Bodenplatte sind sie bis zu 5,0 m auftriebssicher.
Alle rundum zufrieden
Die leichten, aber dennoch robusten und selbst in engen Baustellensituationen gut zu verlegenden Wavin-Produkte führten in Haren dazu, dass die Tiefbauarbeiten trotz der besonderen Umstände vor Ort reibungslos durchgeführt werden konnten. Plangemäß wurde die Maßnahme im Dezember abgeschlossen. Einmal mehr hat die Wavin GmbH damit unter Beweis gestellt, dass sich ihre Produkte auch bei schwierigen Ausgangsvoraussetzungen bestens eignen. Aber nicht nur auf die dichten und wartungsarmen Rohrsysteme können sich Auftraggeber verlassen. In Haren hat Wavin außerdem gezeigt, dass das Unternehmen auch in der Planung, in der persönlichen Beratung und aufgrund der kurzen Lieferzeiten der Systembauteile ein verlässlicher Partner ist.
Daten und Fakten
Produkte
- X-Stream: 500m
- Acaro PP blau: 200m
- Tegra 1000: 8 Stück
Bauzeitraum
- September - Dezember 2020
Beteiligte Partner
- Auftraggeber Stadt Haren
- Planungsbüro A. Sommerfeld, Neuenkirchen
- Bauunternehmer EAS Anlagenbau GmbH
