Bei der hier aufgeführten Baumaßnahme lag ebenfalls bereits eine DN 100 PVC-Rohrleitung im Seitenstreifen der Landesstraße. Zu nah, um eine Verbreiterung der Straßenverhältnisse zuzulassen, zu schwach, um weitere Mengen zu verkraften, und am Ende der erwarteten Lebenszeit. Für die Installation einer neuen Rohrleitung sollte
kostengünstig, schnell, aber auch nachhaltig gebaut werden. Der vorhandene Baumbestand sollte unbeeinflusst bleiben und besondere Rücksicht war geboten, um Einschränkungen für die Anwohner und angrenzenden Baumschulen zu verhindern. Eine höchstens einseitige kurze Beeinflussung der Landesstraße war akzeptabel.

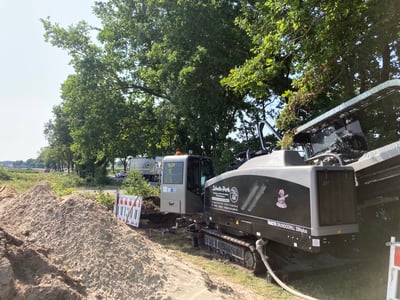

Die grabenlose Verlegung durch ein Horizontal-Spülbohrverfahren ist in der Lage, diese Anforderungen zu erfüllen. Strategisch günstig auf angrenzenden asphaltierten Zuwegungen und Wendeflächen konnten die notwendigen

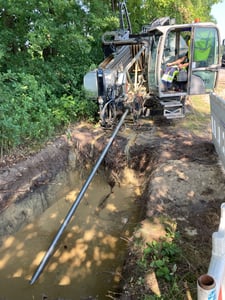

Gerätschaften positioniert werden. Durch die hohen Flexibilitäten und Festigkeiten des Werkstoffs Polyethylen konnten ca. 800 m in 3 Abschnitten verlegt werden. Parallel zur Fahrbahn und teilweise unter dem Baumbestand verläuft die neue Trassenführung der PN 16 PE-Rohrleitung. Nach der ersten Pilotbohrung wird über das Bohrgestänge mit einem sog. Räumer der Bohrkanal auf 330 mm erweitert und im Nachgang das PE-Rohr DA 250 mm eingezogen.
Die finale Bettung im Erdreich ist unbestimmt, daher sind für HDD Verfahren PE 100-RC Rohre einzusetzen. RC (Resistance to Crack) Rohre liefern höchstmögliche Widerstände gegen Punktbelastungen. Daher können sie ohne Sandeinbettung verlegt werden.
Zusätzlich werden die Rohroberflächen beim Einzug in den Bohrkanal beansprucht. Der vorher stumpf-verschweißte Rohrstrang liegt im Trassenbereich aus, wird hier über die Geländeoberflächen und schließlich durch den Bohrkanal gezogen. PE-RC Rohre haben für diesen Belastungsfall SCG (Slow Crack Growth) Eigenschaften. „Slow Crack Growth“ steht für den Widerstand gegen langsames Risswachstum. D. h. Riefen und Kratzer auf den Oberflächen beeinflussen das Druckrohrsystem nicht in der zu erwartenden Lebenszeit von 100 Jahren. Der Widerstand gegen Risswachstum sorgt dafür, dass die außen liegende Beeinflussung nicht zu einem Riss/Crack in der Rohrwandung führt.

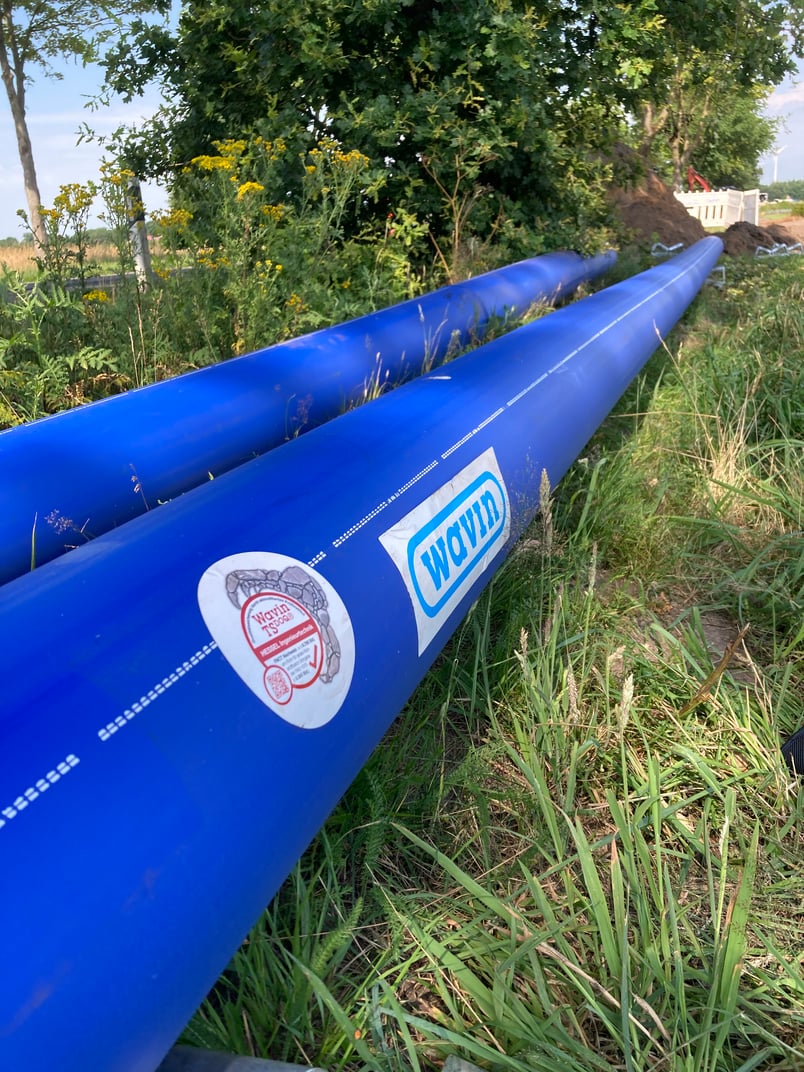

Außergewöhnlich hohe RC und SCG Eigenschaften bietet das dreischichtige Wavin TS DOQ®. Der königsblaue Wavin TS DOQ® Rohstoff, Eltex Superstress® N 8000, ist wie in Niederlangen eingesetzt, in der KRV Rohstoffliste aufgeführt.

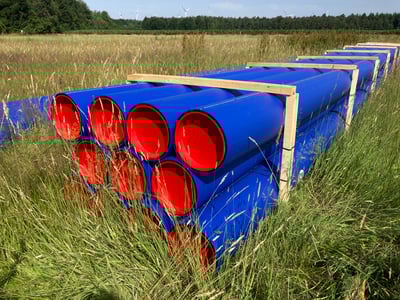

Wavin fertigt diese Wavin TS DOQ® Trinkwasserrohre mit:
- DIN EN 12201-2 - Nachweis gemäß DVGW-Arbeitsblatt GW 335..
- Zertifikaten für den Widerstand gegen Rissfortpflanzung
und Punktbelastungen. - PAS 1075 Zertifizierung nach DIN CERTCO ZP Kunststoffrohrsysteme.
Die Schutzeigenschaften des Rohres liegen deutlich über den Anforderungen der PAS 1075. Auf Basis der PAS 1075 Zertifizierung bietet Wavin TS DOQ® eine zusätzliche DOQ-umentierte Qualität (DOQ) durch eine Fremdüberwachung der Hessel Ingenieurtechnik. Dieses unabhängige Prüfinstitut prüft die Rohrproduktion jeder Rohstoffcharge auf einen FNCT-Wert von ≥ 8760 h. Mit der Lieferung erhält der Trinkwasserverband ein Abnahmeprüfzeugnis. Dieses DOQ-umentiert für jede Lieferung aus einer Rohstoffcharge die Eigenschaften des Rohstoffes und der Rohre. Durch die lückenlose Überprüfung der RC-Qualität übertrifft das Wavin TS DOQ® Rohr bei allen Anwendungen mit grabenlosen Verlegetechniken die notwendigen Sicherheiten.
