Los sistemas sifónicos de drenaje de agua de lluvia aprovechan el principio de la acción sifónica para evacuar rápidamente el agua de lluvia de la superficie del techo.
El sistema Wavin QuickStream es el sistema sifónico más avanzado técnicamente que existe. Aprovechando la experiencia que hemos adquirido al diseñar el innovador sistema QuickStream, a continuación explicaremos cuál es la mejor manera de diseñar un sistema sifónico.
Diseño de un sistema sifónico
Especificaciones y diseño del sistema
Para diseñar un sistema sifónico que funcione correctamente y que resista el paso del tiempo, se requiere prestar especial atención a varios puntos claves. A continuación, detallamos qué se debe tener en cuenta en cada uno de ellos.
Sistema de drenaje del techo y cálculo
El funcionamiento del sistema sifónico debe calcularse mediante un proceso de diseño asistido por computadora. Además, se debe proporcionar un resumen de estos cálculos al diseñador del edificio. Como mínimo, estos cálculos deben incluir una verificación de:
-
El desequilibrio máximo del sistema en las salidas del techo de 1 metro de presión de agua.
-
La presión negativa máxima de 0,9 bares.
-
Las velocidades mínimas de flujo en las tuberías horizontales de 0,7 metros por segundo.
-
Las velocidades mínimas de flujo en el bajante vertical de 2,0 metros por segundo.
-
La selección del diámetro adecuado del bajante vertical de tal manera que se garantice su cebado para generar el efecto del sifonado.
Los siguientes valores de entrada —utilizados para realizar los cálculos— también deben proporcionarse al diseñador del edificio:
-
Intensidad de la lluvia con el coeficiente de descarga utilizado.
-
Valor de rugosidad de la tubería.
-
Superficie del techo.
-
El nivel máximo de agua junto a las salidas del techo a la tasa de diseño del sistema sifónico.
-
Punto de descarga y condiciones

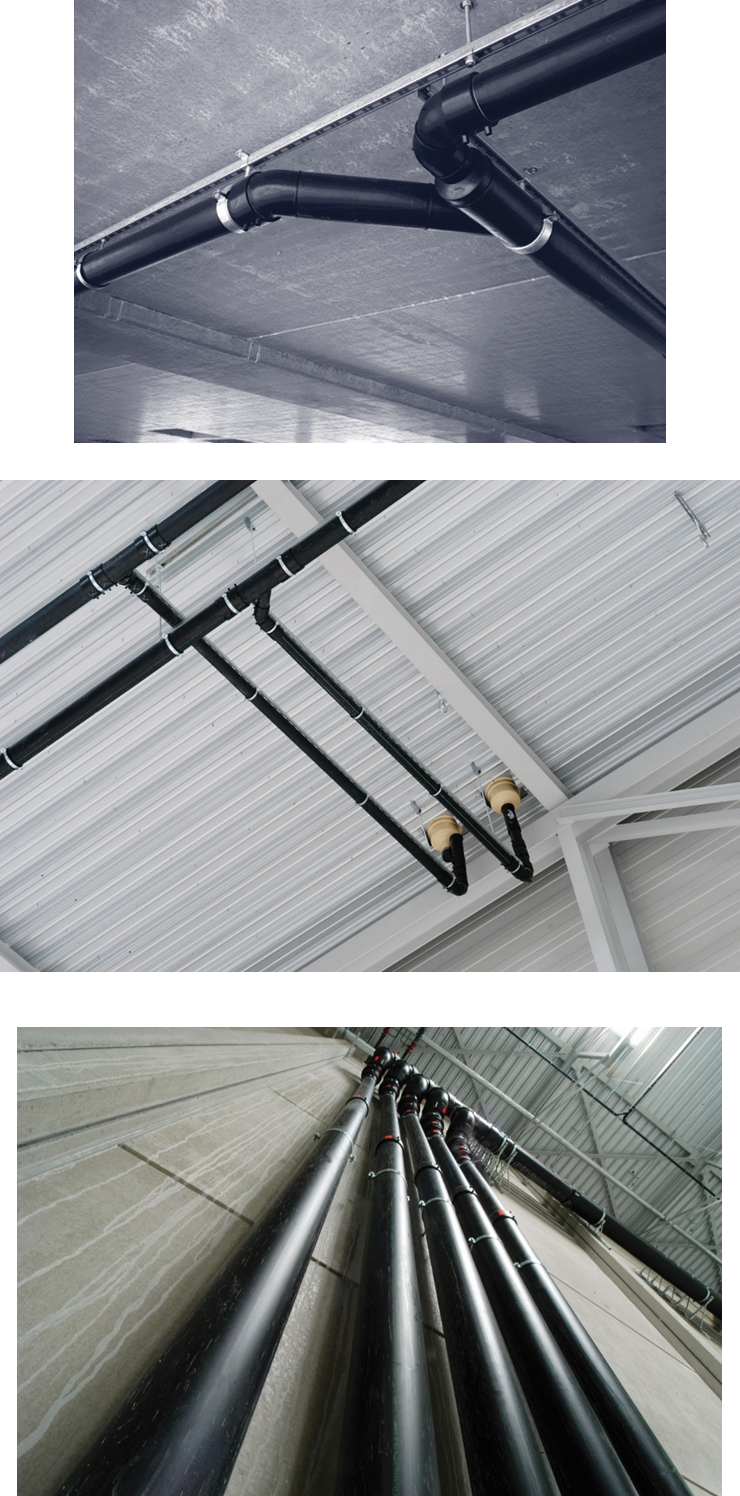

Tuberías y fijaciones
En lo que respecta a las tuberías y las fijaciones, deben observarse las siguientes buenas prácticas para garantizar un funcionamiento óptimo del sistema sifónico:
-
Las tuberías y accesorios de polietileno con un índice de dimensión estándar (SDR) de 26 deben conectarse mediante acopladores de electro fusión y/o soldadura a tope.
-
Se deben utilizar manguitos de expansión para el bajante vertical.
-
Los soportes de punto fijo en el tubo de bajada vertical deben tener un revestimiento de goma para asegurar una fijación adecuada entre el sistema de tuberías y el soporte.
-
Las tuberías colectoras horizontales deben fijarse con soportes deslizantes que las recojan por completo y un riel de acero.
Salidas de techo
Las salidas de techo son otro componente importante en un sistema sifónico para que funcione correctamente, y es fundamental que cumplan con la norma EN-12056. Todas las salidas deben someterse a pruebas en un instituto de ensayo independiente para confirmar su conformidad con esta norma.
Para maximizar el rendimiento del sistema sifónico, también se debe tener en cuenta lo siguiente:
-
Se debe establecer una conexión estanca entre las salidas de techo y la membrana del techo fijando ambas entre dos abrazaderas, o soldando con calor una membrana de betún para techos a una brida de acero inoxidable.
-
En los casos en que la salida de techo se vaya a fijar en una canaleta metálico, la conexión impermeable debe realizarse comprimiendo dos juntas de goma a ambos lados de la canaleta metálica, entre la salida y una brida de respaldo.
-
Como alternativa, una salida de canaleta puede fijarse sujetando una lámina de metal —del mismo metal que la canaleta— en la salida y soldando la lámina a la canaleta.
-
La distancia máxima entre dos salidas de techo debe ser de 30 metros. (En algunos países puede ser de 20, dependiendo de sus regulaciones específicas).
Sistema de desagüe de emergencia
Al diseñar el sistema de desagüe de emergencia, se deben respetar las siguientes especificaciones:
-
En cada zona del techo, los desagües de emergencia deben estar situados a una distancia máxima entre ellos de 30 metros.
-
Los desagües de emergencia deben estar situados lo más cerca posible de las salidas del sistema principal.
-
La capacidad del sistema de desagüe de emergencia debe ser, como mínimo, la capacidad de diseño del sistema primario de aguas pluviales.
-
La altura mínima del sistema de desagüe de emergencia debe ser superior al nivel máximo del agua junto a las salidas del sistema primario en el techo.
Descarga
Para que un sistema sifónico pueda descargar de manera efectiva, debe diseñarse para cumplir con los siguientes requisitos:
-
El sistema sifónico debe descargar en una tubería ventilada de un diámetro al menos un tamaño mayor que el del sistema sifónico, en aguas abiertas o en una cámara de alivio de desbordamiento de emergencia con rejilla abierta.
-
Si el sistema sifónico descarga en un sistema de tuberías ventiladas, este debe incluir una cámara de alivio de desbordamiento de emergencia con rejilla abierta.
-
El nivel de la base de la tubería de descarga de la cámara de alivio de desbordamiento de emergencia debe estar al menos 100 mm por encima de la corona de la tubería de salida.

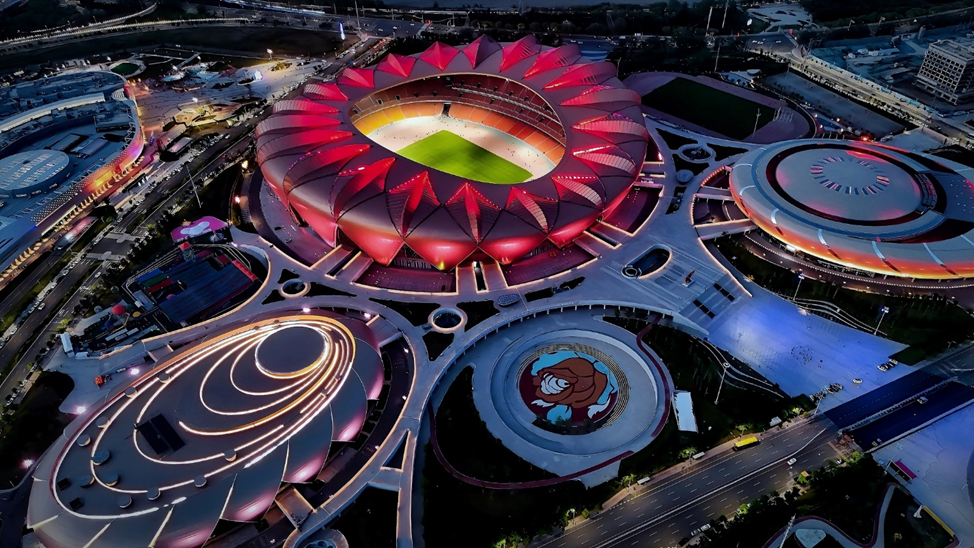

Estadio Olímpico Center Lamzhou en China.
Al tener en cuenta estos detalles durante el proceso de diseño, es posible diseñar un sistema sifónico duradero y que funcione correctamente.
El sistema Wavin QuickStream
Como ya hemos visto, diseñar un sistema sifónico eficaz es un proceso complejo que implica numerosos cálculos de diseño. Para hacerlo correctamente, lo mejor es utilizar un programa de diseño analítico, consolidado y de eficacia comprobada.
Con Wavin QuickStream, hemos ido un paso más allá en comparación con otros sistemas sifónicos. Cada proyecto QuickStream es diseñado y calculado por Wavin utilizando nuestro propio software, especialmente creado y de gran sofisticación.
Nuestro software se basa en tres principios fundamentales: fiabilidad, compatibilidad con BIM Revit y planos de aplicación de alta calidad. La presión, los caudales y el nivel de llenado del sistema diseñado en cada tubería se prueban en la etapa de diseño para confirmar la fiabilidad del sistema. Mientras que los planos compatibles con AutoCAD y Revit facilitan una mejor comunicación entre los diseñadores y el equipo del proyecto.
Al considerar cuidadosamente tantos factores como sea posible durante la etapa de diseño y al utilizar nuestro software para garantizar que todos los cálculos sean precisos, nos aseguramos de que Wavin QuickStream siempre proporcione un drenaje sifónico eficaz para techos.
Wavin QuickStream: ¿la solución perfecta para tu proyecto?
La mejor manera de asegurarse de que tu sistema sifónico esté bien diseñado es trabajar con expertos.
Wavin cuenta con más de 40 años de experiencia a la vanguardia de la tecnología de drenaje sifónico. Ya hemos instalado Wavin QuickStream en varios países alrededor del mundo, en edificios de todo tipo y tamaño.
El sistema QuickStream es un sistema sifónico avanzado, y Wavin ofrece asistencia in situ para la instalación y el diseño, a fin de garantizar que el sistema esté siempre optimizado para cada proyecto individual.
Si querés obtener más información sobre cómo Wavin QuickStream puede aportar un drenaje sifónico líder en la industria a tu proyecto, no dudes en contactarnos hoy mismo.
