Nature’L Park : Wavin allie écoconception et visitabilité avec son bassin AquaCell et sa galerie technique

A Luc-la-Primaube (12), dans l’agglomération de Rodez, le programme immobilier Natur’L Park, composé de 90 logements et placé sous le signe de l’écoconstruction, sort de terre.

installation of a sewage plastic pipe during the construction of a house. Creative Banner. Copyspace image

Avant le démarrage des travaux, il était primordial de créer un bassin de rétention pour gérer les eaux pluviales, conformément aux contraintes locales.

Pour répondre aux exigences du gestionnaire du réseau d’eaux usées et d’eaux pluviales Rodez Agglo, le bassin devait être visitable physiquement, en plus d’être inspectable par caméra. Le maître d’ouvrage ABC Géomètres-Experts et l’entreprise CCTP 12 ont donc proposé la solution Wavin AquaCell, qui s’intègre parfaitement au projet par son écoconception (conçue en PP 100% recyclé et recyclable) et sa nouvelle galerie technique.

Un bassin de rétention enterré de 290 m3 pour contenir le ruissellement des eaux pluviales



Dans l’agglomération de Rodez, l’exploitant du réseau d’eaux usées et d’eaux pluviales Rodez Agglo autorise, pour toute nouvelle parcelle à construire, un coefficient de ruissellement maximum des eaux de pluie. Lorsque ce coefficient est dépassé, la création d’un bassin d’infiltration ou de rétention est imposée, afin de contrôler le débit de rejet des eaux pluviales dans le réseau.

« Sur le programme immobilier de Luc-la-Primaube, le coefficient de ruissellement était dépassé en raison de la densité des constructions et le terrain ne se prêtait pas à l’infiltration. Le règlement nous imposait donc de créer un bassin de rétention », précise Christophe Andissac, Technicien Géomètre-projeteur chez ABC Géomètres-Experts.

Afin de réduire la rétention à ciel ouvert, trop volumineuse, la maîtrise d’œuvre a opté pour la création d’un bassin enterré de 290 m3 en modules de type SAUL (structure alvéolaire ultra légère), réalisé avec les modules Wavin AquaCell. Le volume a été calculé en fonction de la surface imperméabilisée créée, suivant le coefficient de ruissellement maximum autorisé. Afin de libérer les espaces en surface et optimiser ainsi la gestion du foncier, le bassin a été placé à cheval sous la voirie et sous des espaces verts, puis relié à la sortie à un régulateur de débit avant restitution dans le réseau public.

20240523_131743

En réponse aux exigences de la loi sur l’eau qui favorise l’infiltration des eaux pluviales, une noue d’imbibition et de rétention de 67 m3 a aussi été créée sous un espace vert pour éviter la solution « tout tuyau », démontrant ainsi parfaitement que les bassins Wavin AquaCell sont le partenaire idéal et complémentaire aux solutions fondées sur la nature.

La galerie technique visitable AquaCell, un atout pour la maintenance des bassins

En cas de bassin enterré de type SAUL, Agglo Rodez et son prestataire de maintenance Véolia Eau imposent en complément la création d’une galerie technique visitable physiquement, permettant au personnel de maintenance d’entrer dans le bassin afin de faciliter les opérations d’entretien et de nettoyage, au-delà d’une simple inspection par caméra.

20240516_110219

Pour répondre à cette exigence, ABC Géomètres-Experts et l’entreprise CCTP 12 ont proposé la nouvelle galerie technique compatible avec les modules Wavin AquaCell, validée techniquement par Rodez Agglo et en cours d’Avis Technique auprès du CSTB. Cette galerie technique offre un accès direct, sécurisé et rapide au bassin, ce qui permet de contrôler facilement l’état fonctionnel du bassin (encrassement, obstructions, etc.), de le nettoyer en profondeur (canaux et zones de décantation), d’ajuster le plan de maintenance et de pérenniser l’ouvrage et ses fonctionnalités.

« Cette galerie technique permet de descendre aisément à l’intérieur du bassin et d’examiner les modules en visuel à l’aide d’une lampe torche. C’est beaucoup plus efficace pour l’entretien et le nettoyage que les regards de visite que l’on retrouve habituellement sur les bassins modulaires. Et comme le volume de la galerie technique est déjà pris en compte dans le volume total du bassin, elle ne nécessite pas d’espace supplémentaire lors de la phase d’étude », précise le maître d’œuvre.

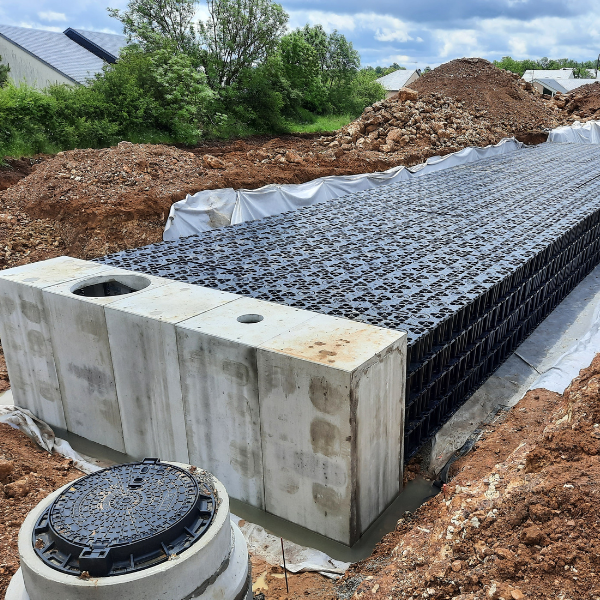

Sur ce chantier, la galerie technique Wavin AquaCell, d’une longueur de 5 m, a été placée dans la largeur du bassin, en partie basse. La galerie a été mise en œuvre en premier après terrassement du terrain, sur un lit de gravettes, un géotextile et une géomembrane étanche. Les modules ont ensuite été placés autour de la galerie avant d’être enterrés.

20240516_113720

Un accompagnement Wavin avant et pendant le chantier

En phase d’étude du chantier, le bureau d’études Wavin a fourni un accompagnement technique à la maîtrise d’œuvre, notamment pour le calepinage de la galerie technique et des modules AquaCell du bassin de rétention. « Nous avons indiqué les niveaux d’entrée et de sortie d’eau dans le bassin, et c’est le bureau d’études Wavin qui s’est ensuite chargé de calculer le nombre et l’emplacement des modules au centimètre près », confie Christophe Andissac.

Les équipes techniques de Wavin ont également été très présentes durant la mise en œuvre des différents éléments du bassin. Elles ont accompagné et formé l’entreprise CCTP 12 à la pose de la galerie technique, puis de tous les modules AquaCell. « C’est l’assurance de la pérennité et de la durabilité du bassin de rétention », conclut le maître d’œuvre.



Les travaux d’assainissement désormais terminés, l’ouvrage constitué du bassin de rétention et de la galerie technique sera rétrocédé à Rodez Agglo. Le chantier de construction de l’écoquartier Natur’L Park de Luc-la-Primaube est quant à lui en cours. Le programme immobilier sera livré courant 2025.

Les intervenants du chantier :

Maîtrise d’ouvrage :
Qualit’IMMO

Maîtrise d’œuvre :
ABC Géomètres-Experts

Réseau d’assainissement et d’eaux pluviales :
Gestionnaire : Rodez Agglo
Maintenance : Véolia Eau

Entreprise de terrassement / assainissement :
CCTP 12
