A Créteil, dans le Val-de-Marne (94), les travaux de construction du futur rectorat de l’Académie de Créteil battent leur plein. Ce bâtiment flambant neuf de 20 700 m², appelé X24, est l’un des plus importants bâtiments publics en bois en France. C’est aussi l’un des premiers édifices à se dresser dans ce qui va devenir le nouveau quartier du Triangle de l’Echat, voué à se transformer en lieu de vie accueillant et animé.
Pour réaliser les 10 km de réseaux de change-over du bâtiment, l’entreprise CEGELEC Tertiaire Ile-de-France a choisi le système multicouche Tigris M5 de Wavin pour sa fiabilité contre les risques de fuite et sa facilité de pose.
Un bâtiment « signal » au cœur d’un quartier en mutation
Ossature bois, cascade de terrasses végétalisées et grandes façades en verre : le nouveau rectorat de Créteil se veut l’un des bâtiments emblématiques de la ville, visible depuis l’autoroute A86 qui passe tout près. L’édifice a dès le départ été conçu pour épouser les normes de construction écologique et favoriser le travail coopératif, une volonté forte du recteur. X24 est l’un des plus importants bâtiments publics en bois construits en France et bénéficie du label E+C- Niveau E3C1 et du label Bâtiment Biosourcé Niveau 1.
Le nouveau rectorat regroupera les différents services de l’administration, aujourd’hui répartis dans des bâtiments différents, ainsi que ceux de l’inspection académique et du Crous. Il accueillera plus de 1 200 collaborateurs d’ici à l’automne 2024.
X24 est l’un des premiers projets à sortir de terre dans la ZAC du Triangle de l’Echat, un secteur auparavant fermé et enclavé qui bénéficie depuis 2017 d’importants travaux d’aménagement. L’objectif : transformer ce quartier en une nouvelle entrée de ville pour en faire un lieu de vie accueillant, animé et très bien desservi. Le secteur est idéalement situé à proximité de la ligne 8 du métro et de la future ligne 15 du Grand Paris Express, dont la mise en service est prévue fin 2025. Un millier de logements, des résidences universitaires, des bureaux d’activités et des commerces viendront former ce nouveau quartier attractif.
Des réseaux d’hydrodistribution multicouche pour éviter tout risque de fuite
Pour la réalisation des réseaux de change-over destinés au chauffage-rafraîchissement du bâtiment, le bureau d’études a prescrit un système multicouche pour réduire au maximum le risque de fuites.
« Sur une ossature bois, une fuite de réseau peut avoir des conséquences désastreuses sur la structure du bâtiment. Sur ce chantier, les risques de fuites existaient à la fois lors du montage et de l’exploitation. La maîtrise d’œuvre souhaitait donc le système le plus fiable pour éviter les fuites », explique Jérôme Pascale, Ingénieur d’Affaires Wavin en charge du chantier.
Le second objectif était de limiter les points chauds en évitant l’utilisation du chalumeau pour la soudure des réseaux cheminant dans des engravures réalisées dans les poutres.
Une sécurité supplémentaire contre les fuites grâce au système multicouche Wavin Tigris M5
Après une collaboration réussie avec Wavin sur un premier chantier, l’entreprise CEGELEC Tertiaire Ile-de-France, en charge des travaux, a proposé le système Wavin Tigris M5. Cette solution multicouche complète, composée de tubes et de raccords en laiton à sertir, garantit l’intégrité du réseau en le préservant des problèmes de corrosion, de dilatation et d’embouage. Très efficace, elle permet de passer du chaud au froid sans délai et sans dommage.
« Le système multicouche Tigris M5 est une solution fiable et performante pour éviter les risques de fuites sur les réseaux : le tube multicouche est insensible à la corrosion et assure la durabilité du réseau, tandis que les fonctionnalités dont sont pourvus les raccords Tigris M5 préviennent les risques de fuites lors du montage », détaille Jérôme Pascale.
Grâce à leur système Opti Flow, les raccords Wavin Tigris M5 offrent une section de passage améliorée (jusqu’à 35 % d’amélioration par rapport à la génération précédente), pour un débit optimisé et une performance maximale. Ils bénéficient en outre d’une durée de vie conventionnelle de 50 ans minimum garantie par la certification NF 545 et d’un impact carbone moins important que les systèmes en matériau traditionnel, certifié par des FDES.
Mais c’est surtout le système de détection acoustique des fuites Acoustic Leak Alert qui a séduit CEGELEC Tertiaire Ile-de-France. Seuls raccords du marché équipés de cette technologie innovante, les raccords à sertir Wavin Tigris M5 émettent un sifflement de 80 dB lors des tests de pression à l’air s’ils n’ont pas été sertis. Cela facilite grandement la localisation de la source de la fuite, même derrière une cloison. « C’est une sécurité supplémentaire », abonde le Responsable d’Affaires CEGELEC Tertiaire Ile-de-France en charge du chantier.
Un accompagnement Wavin sur le chantier
Les équipes de CEGELEC Tertiaire Ile-de-France sont habituées à la pose de réseaux d’hydrodistribution traditionnels en cuivre ou en acier, dont les raccords sont à souder au chalumeau. Pour la pose des réseaux multicouche sur le chantier du rectorat, elles ont donc bénéficié d’une formation préalable d’une demi-journée à la pose du système Tigris M5, dispensée par le support technique Wavin.
« Les équipes en sont sorties satisfaites. Nous privilégions les accompagnements de ce genre pour nous permettre d’être plus sereins sur l’opération. Cela donne également un bon rappel car nos équipes ne posent pas souvent du multicouche », confie le Responsable d’Affaires CEGELEC Tertiaire Ile-de-France.
Pour une pose facile et rapide, les raccords Wavin Tigris M5 sont équipés du système Easy Fit : une tête hexagonale brevetée facilite le montage et le maintien du tube dans le raccord sans forcer ni endommager les joints toriques. Grâce à leur bague transparente et leur témoin In4sure intégrés, les raccords permettent une vérification visuelle à 360° rapide et aisée des assemblages avant sertissage. « Les dispositifs d’autocontrôle intégrés à chaque étape de la mise en œuvre réduisent les risques d’erreurs et d’oublis lors de l’assemblage et du sertissage. C’est ce qui rend le système Wavin Tigris M5 fiable et sécurisant à l’installation », complète Jérôme Pascale.

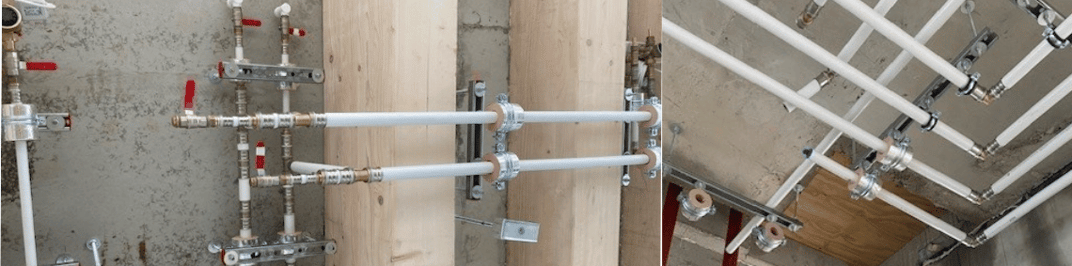

Au total, 10 km de réseaux multicouche Wavin Tigris M5 de 16 à 40 mm de diamètre ont été posés sur ce chantier en un délai record de 4 mois. Malgré l’ampleur du réseau, aucune fuite n’a été détectée lors des tests de pression à l’air et à l’eau.
