RIONED heeft op 6 februari 2014, het boek "Ervaringen aanpak regenwateroverlast in bebouwd gebied" gepubliceerd. In dit boek staan 20 wetenschappelijke publicaties over analysemethoden, modelontwikkelingen en maatregelen op het gebied van berging, afvoer, ruimtelijke inrichting, in en om de woning.
Wavin heeft een bijdrage geleverd met de ervaringen van een innovatief verticaal infiltratieproject in het Drentse Exloo.
Situatieschets en maatregelen
Borger-Odoorn is een gemeente in Zuidoost-Drenthe met bijna 26.000 inwoners. De gemeente telt 25 kernen: authentieke brinkdorpen en uitgestrekte veendorpen. Het brinkdorp Exloo had tot 2007 regelmatig te kampen met overlast bij een riooloverstort die loosde in een droge sloot in een bos. Het rioolwater dat bij overstortingen regelmatig in het bos terechtkwam, zorgde voor stank en zichtbare vervuiling voor bewoners en recreanten. Deze overlast ontstond doordat in de buurt geen oppervlaktewater aanwezig was waarin het rioolstelsel kon lozen.
De overlastlocatie ligt in het bemalingsgebied Dennenlaan. Dit deel van het dorp is in de jaren 70 van de vorige eeuw gebouwd. De ondergrond bestaat uit grof zand en is goed doorlatend.
Afkoppelen
In 2007 zocht de gemeente naar een oplossing waarmee zij de werking van de overlastgevende overstort sterk zou kunnen terugdringen. Het idee was om de belasting van regenwater op het gemengde rioolstelsel sterk te reduceren door het regenwater te infiltreren in de goed doorlatende zandbodem.Het totale afvoerende oppervlak in het bemalingsgebied Dennenlaan is circa 1,1 ha. De gemeente besloot het grootste deel hiervan (circa 9.000 m2 verhard oppervlak) af te koppelen. Daarbij ging het om zo’n 5.500 m2 dakoppervlak en zo’n 3.500 m2 straatoppervlak, verspreid over een plangebied van 4 ha. Een belangrijke voorwaarde bij dit grootschalige afkoppelplan was dat de overlast voor de bewoners minimaal zou zijn.
Verticale Infiltratie

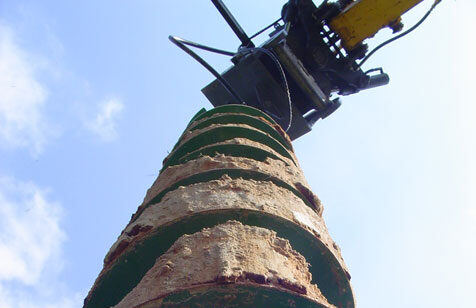

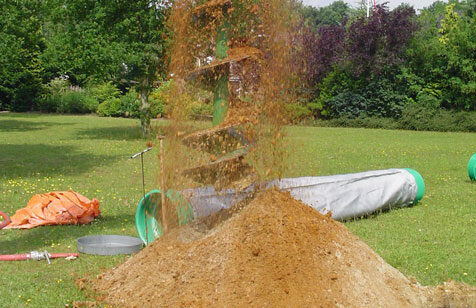

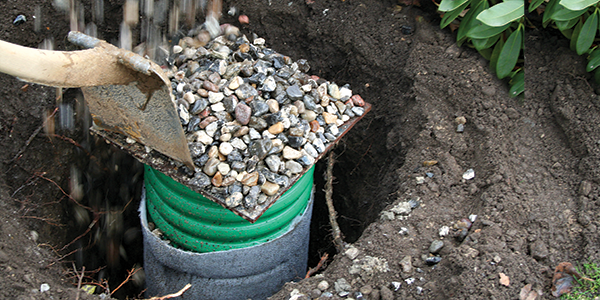

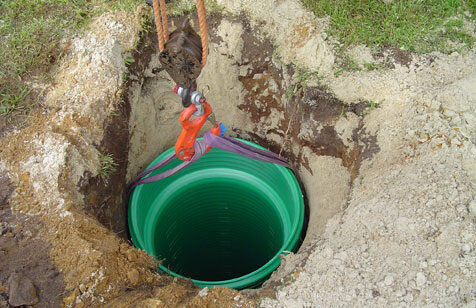

De gemeente koos voor ‘verticale infiltratie’, een techniek die zij in samenwerking met Wavin en Hoornstra BV heeft ontwikkeld. In het werkgebied zijn met een hydraulische boor 70 gaten aangebracht van 5 à 6 meter diep. In de gaten is een infiltratieunit geïnstalleerd: een verticaal geplaatste Wavin Azura IT-buis van 50 cm doorsnee.
Vervolgens zijn de dakgoten van alle woningen via toevoerleidingen op zo’n infiltratiebuis aangesloten. Ook de straatkolken zijn van het riool afgekoppeld en op het infiltratiesysteem
aangesloten. Om vervuiling van de infiltratievoorziening tegen te gaan, zijn in de regenpijpen bladvangers aangebracht en in de straat zijn kolken met extra zandvangcapaciteit geplaatst. Voor inspectie- en reinigingsdoeleinden is elke infiltratiebuis afgesloten met een deksel, inclusief valbeveiliging.
Verder is de wijk voorzien van verzonken bermen die afvoeren naar een buffer, een laagte in het terrein. Bij de verzonken bermen is de trottoirband langs de straat verwijderd.
Dankzij het natuurlijke reliëf kan het regenwater bij hevige buien via de verzonken bermen overlopen naar de wadi en het bos. Zo raakt de riolering niet (over)belast en ontstaat ook geen stankoverlast.
