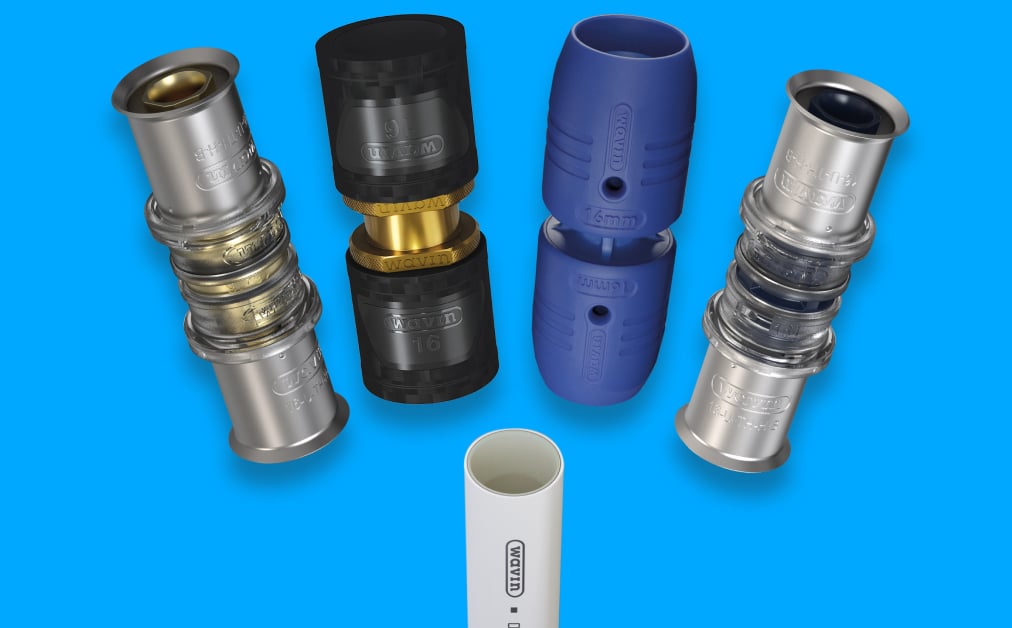

De Tigris familie is uitgebreid met de nieuwe Tigris MX! Tigris MX is een axiale persfitting. In deze fitting combineren we de bestaande unieke eigenschappen van Wavin Tigris fittingen met de voordelen van een axiale perskoppeling. Hans Snijders, Project Manager T&I bij Wavin, en zelfstandig engineer Wilco de Lange leggen uit wat Tigris MX zo bijzonder maakt.

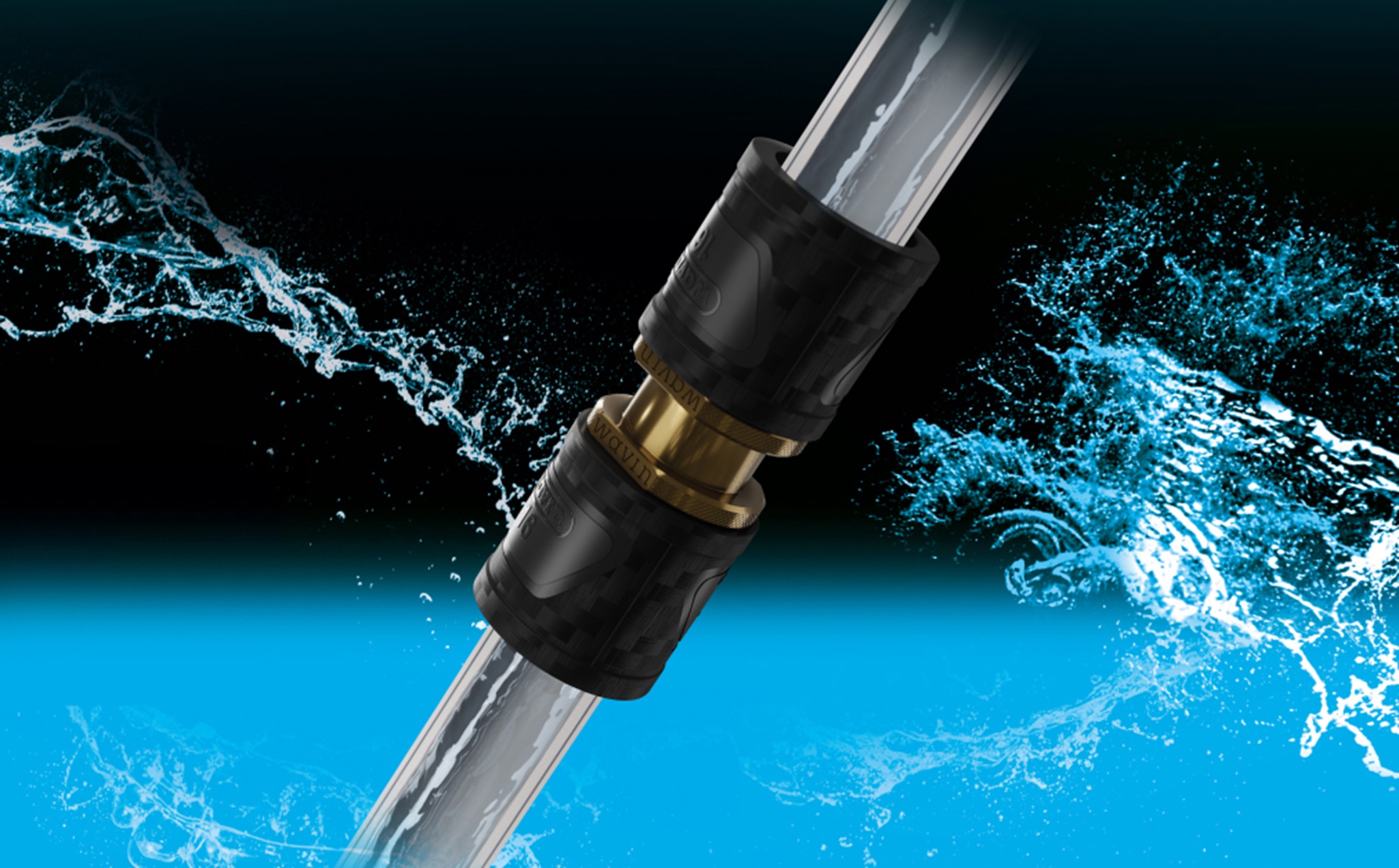

Tigris MX: axiaal persen

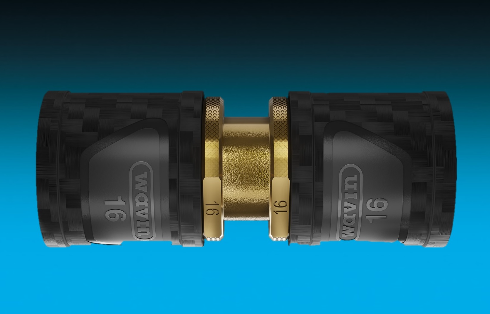

Het resultaat is een nieuw lid van de inmiddels flinke Tigris familie: Wavin Tigris MX. Tigris MX is een axiale perskoppeling. Hans: “Onze andere fittingen uit de Tigris range zijn radiale perskoppelingen en push-fit koppelingen. Deze zijn eenvoudig en snel te installeren, maar doordat de binnendiameter van de buis verkleind wordt op de plek van de fitting, ontstaat er drukverlies. Om dat op te lossen heeft de nieuwste generatie Tigris K5/M5 ook al een grotere doorlaat gekregen, maar we merkten dat er behoefte was aan een systeem met nog lagere drukverliezen. Omdat dit met radiale perskoppelingen niet te realiseren is, hebben we een andere manier van verbinden toegepast: axiaal persen.”Axiaal persen betekent dat de buis eerst opgetrompt wordt met een expansietang, waarna de messing fitting in de opgetrompte buis geschoven wordt. Vervolgens wordt met een speciale tang een schuifhuls over de fitting getrokken waarbij de buis op de messing fitting wordt gekneld. Daardoor wordt de binnendiameter van de fitting niet kleiner dan die van de buis, zodat het water minder weerstand ervaart. Alle bestaande Tigris buizen die momenteel worden gebruikt voor Tigris K5/M5 en Smartfix kunnen ook worden gebruikt voor Tigris MX: one-fits-all!
Ultimate flow
Dankzij het ultimate flow-concept zorgt Tigris MX voor maximale doorstroming. De 30% grotere en constante binnendiameter zorgt voor een vermindering van drukverliezen met tot wel een derde. Hans: “Die grotere binnendiameter heeft als voordeel dat je vaak kleinere diameter buizen en fittingen kunt gebruiken, zodat de kosten van de totale installatie omlaaggaan. Bovendien scheelt het ruimte in de leidingschachten.” Een ander voordeel van minder materiaalgebruik is dat de carbon footprint van de hele installatie kleiner wordt, zonder in te leveren op kwaliteit.
De blik van de engineer
Engineer Wilco de Lange is mede-eigenaar van Instaplan Installatieadvies. Hij werkt veel in opdracht van Wavin en is enthousiast over de nieuwe MX. “Tigris MX is een goede oplossing voor installaties in grote en hoge gebouwen. Denk aan appartementencomplexen van meer dan 3 verdiepingen of grote kantoor- of industriegebouwen. In dit soort bouwwerken is er vaak een drukverhoging-installatie nodig om ervoor te zorgen dat er ook bovenin het gebouw de verplichte 1 bar waterdruk is. Hoe minder weerstand er in de leiding is, hoe minder druk je nodig hebt. Dus deze nieuwe koppelingen kunnen écht het verschil maken.”
Softwareberekening
Tigris MX is perfect voor grote en complexe installaties waarin waterdruk een grote rol speelt. Wilco: “Met engineering software maken we een berekening waarin we alle belangrijke factoren rondom de installatie meenemen. Het aantal tappunten en de geldende wetgeving helpen bij het bepalen van de leidingdiameter. Met dat gegeven, het type leiding en het tracé van de installatie kun je de maximale lengte en totale weerstand berekenen. Op basis daarvan maken wij een plan, calculatie en tekeningen. Ik heb nog niet genoeg projecten met Tigris MX uitgerekend om het exacte omslagpunt aan te kunnen geven, maar ik verwacht dat vooral voor hoog-, utiliteits- en industriebouw dat punt al snel bereikt is. Zoals ik al zei, kan Tigris MX echt het verschil maken tussen wel of geen drukinstallatie. En dat kan veel geld schelen.”
Ultiem betrouwbaar
Wavin Tigris MX is getest onder de zwaarste omstandigheden, vertelt Hans. “De schuifhuls wordt tijdens het installeren ongeveer 10% opgerekt. Dat moet veilig kunnen, zonder dat de schuifhuls knapt of scheurt en de fitting later gaat lekken. Daarom hebben we extra veel aandacht besteed aan de elasticiteit van het materiaal. De huls is nu tot 50% op te rekken, zonder dat het misgaat. En dat hebben we getest bij -10 graden Celsius. Ook dan blijft de kwaliteit even goed. Kortom: ze zijn ultiem betrouwbaar.”
Technische specificaties
Wavin Tigris MX is vanaf 1 juni 2023 verkrijgbaar. Nieuwsgierig naar de technische specificaties van Tigris MX?
