Montaż rur i kształtek to proces, który wymaga odpowiedniego narzędzia i przestrzegania pewnych zasad, aby zapewnić trwałość i niezawodność połączenia. W tym artykule przedstawiamy szczegółową instrukcję montażu kształtek Wavin Tigris MX, która pomoże Ci wykonać to zadanie prawidłowo.
więcej informacji o kształtkach Wavin Tigris MX znajdziesz pod linkiem: https://www.wavin.com/pl-pl/tigris-mx
Przed przystąpieniem do montażu należy zawsze sprawdzić rury i kształtki pod kątem zanieczyszczeń i uszkodzeń wewnętrznych, aby uniknąć ewentualnego obniżenia niezawodności instalacji.
Przygotowanie do montażu kształtki Wavin Tigris MX

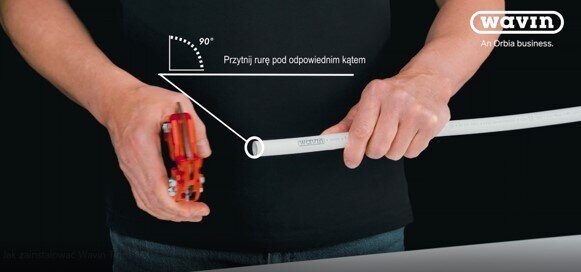

Aby uciąć rurę prawidłowo, należy zawsze stosować odpowiednie nożyce do cięcia rur. Korzystanie z innych narzędzi, takich jak piły, może spowodować utratę gwarancji na system. Nożyce uniwersalne (z uchwytem na rurę) stosować do rur o średnicach 16-25 mm, natomiast w przypadku rur o średnicach od 32-75 mm stosować obcinaki krążkowe. Rurę ucinać zawsze pod kątem prostym względem osi rury. Usunąć ewentualne zadziory i ostre krawędzie.
Montaż kształtki Wavin Tigris MX

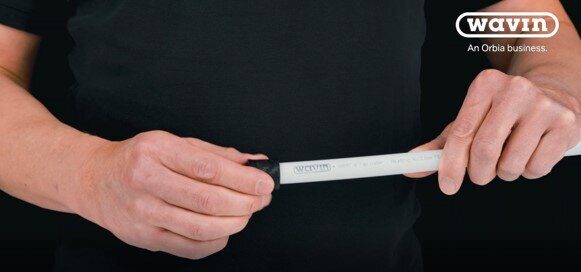

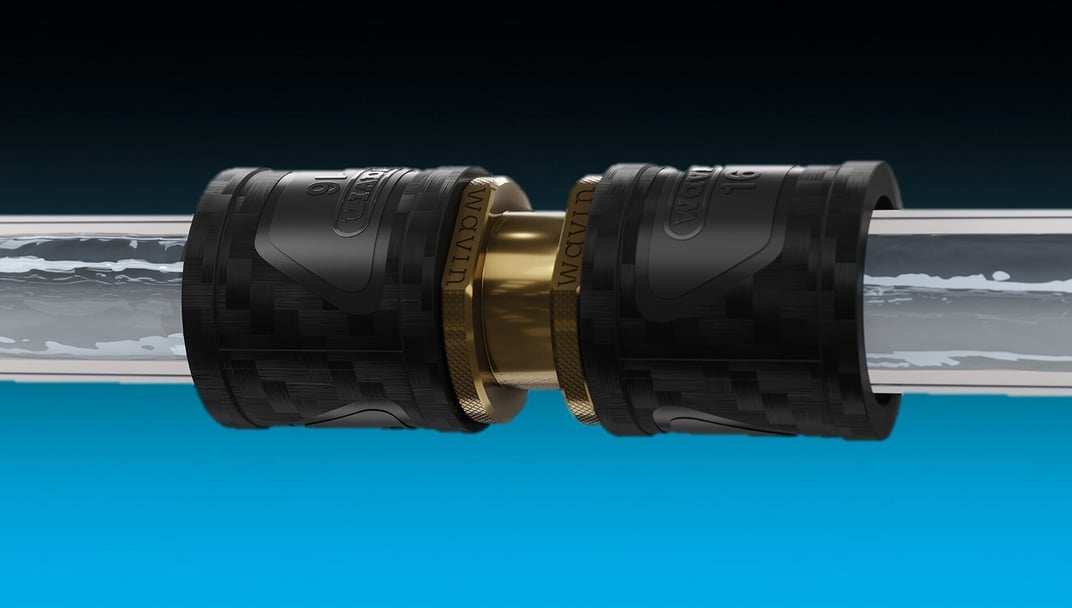

Nałożyć tuleję zaciskową na rurę. Następnie wsunąć głowicę kielichującą firmy Wavin w końcówkę rury. W przypadku obustronnego łączenia jednej rury, najpierw należy nałożyć na nią dwie tuleje zaciskowe. Tuleje zaciskowe mogą być nakładane na rurę dowolną stroną.
Pierwsze kielichowanie rury Wavin Tigris

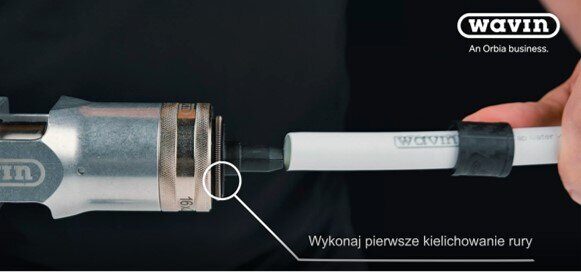

Wykonać pierwsze kielichowanie rury. Upewnić się, że kielichowanie zostało przeprowadzone w pełnym zakresie pracy głowicy kielichującej.
Drugie kielichowanie rury Wavin Tigris

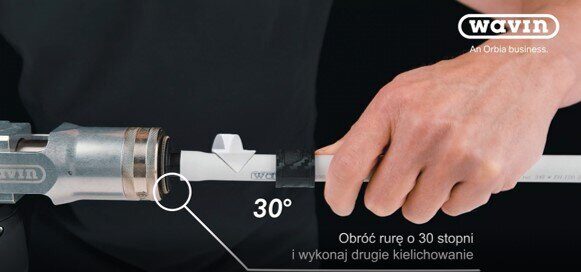

Obrócić rurę o 30 stopni i wykonać drugie kielichowanie. Upewnić się, że kielichowanie zostało przeprowadzone w pełnym zakresie pracy głowicy kielichującej. Aby sprawdzić, czy kielichowanie zostało wykonane poprawnie, należy się upewnić, że rura zakrywa trzecie żebro na kształtce. Podczas zaprasowywania rozszerzona rura zostanie przesunięta poza czwarte żebro kształtki.
Ustawienie głowic zaciskowych

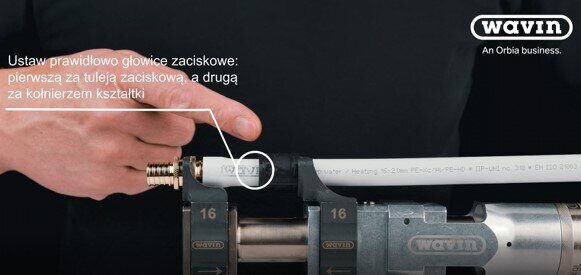

Przed zaciśnięciem tulei zaciskowej na kształtce należy właściwie ustawić głowice zaciskowe. Jedna głowica chwyta tuleję zaciskową, druga kołnierz po bokach kształtki.
Wykonanie połączenia kształtki Wavin Tigris MX z rurą

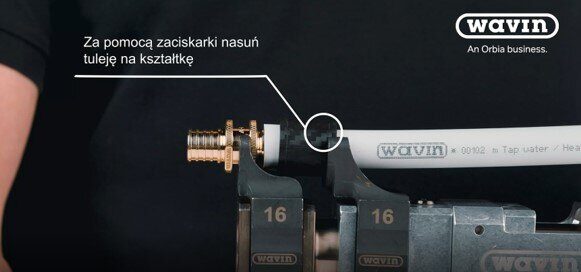

Aby wykonać połączenie, należy tuleję zaciskową zacisnąć w całości aż do kołnierza kształtki. Podczas zaciskania tulei zaciskowej, należy pamiętać, aby nie przekroczyć dozwolonego momentu obrotowego, ponieważ może to uszkodzić połączenie. Podczas tego procesu rura zostanie przesunięta przez czwarte żebro. Pierwsze żebro kształtki ma większą średnicę niż pozostałe, co zapewnia pewne połączenie i uniemożliwia cofanie się tulei zaciskowej. Ostatnie żebro oporowe zapewnia, że nie dojdzie do bezpośredniego kontaktu aluminium i mosiądzu.
Pamiętaj, że montaż rur wymaga odpowiedniego przygotowania, narzędzi i przestrzegania zasad, aby zapewnić trwałość i niezawodność połączenia. Przestrzeganie powyższej instrukcji montażu zapewni uzyskanie połączenia o wysokiej jakości.
Zobacz instrukcję w wersji video:
