Optymalizacja izolacji akustycznej instalacji technicznych

Wavin-AS+_halbhoch_Massivewand_v01

Izolacja akustyczna instalacji technicznych jest kluczowa dla zapewnienia komfortowego i efektywnego środowiska w budynkach. Architekci oraz inżynierowie konsultanci odgrywają istotną rolę już na etapie projektowania, dbając o to, by izolacja dźwiękowa była optymalna.

W fazie projektowej należy uwzględnić szeroki zakres zmiennych, modeli obliczeniowych i systemów rurowych. Dodatkowo należy wziąć pod uwagę przepisy dotyczące hałasu oraz złożone wymagania inwestorów, właścicieli i użytkowników. Zarówno w przypadku nowych inwestycji, jak i projektów renowacyjnych, obowiązują wymagania dotyczące poziomu hałasu pochodzącego z instalacji technicznych, dlatego kluczowe jest ich prawidłowe zaprojektowanie jak najwcześniej w procesie projektowym.



Projektowanie instalacji kanalizacyjnych


Staranny projekt stanowi podstawę dobrej akustyki budynku oraz optymalnego tłumienia dźwięków pochodzących z instalacji technicznych, w tym kanalizacyjnych.

Systemy kanalizacyjne składają się z różnych elementów, takich jak rury, złączki, uchwyty rurowe oraz ewentualne materiały tłumiące dźwięki strukturalne i powietrzne, i powinny być projektowane z uwzględnieniem akustyki budynku. W dobrze przemyślanym układzie funkcjonalnym unika się umieszczania instalacji technicznych i rur w ścianach przylegających do pomieszczeń mieszkalnych. Zmiany kierunku w instalacji kanalizacyjnej powinny być zaplanowane w sposób odpowiedni, a zakrętów o kącie 90° należy unikać. Należy również zastosować środki tłumiące dźwięki konstrukcyjne w miejscach przebicia ścian i stropów.

Jak wspomniano, istnieje wiele parametrów, które trzeba uwzględnić, aby spełnić wymagania dotyczące poziomu hałasu z systemów kanalizacyjnych. Można zredukować niepożądane dźwięki już na etapie projektowania, koncentrując się na następujących kwestiach:

Dźwięk materiałowy
Hałas z instalacji wodnych i kanalizacyjnych przenosi się zawsze na ściany konstrukcyjne poprzez połączenia sztywne (np. rury mocowane uchwytami). Dźwięki materiałowe rozchodzą się i odbijają od ścian i sufitów w innych pomieszczeniach jako dźwięki powietrzne.

Dźwięk powietrzny
Dźwięk powietrzny emitowany przez rurę jest stały i sposób jej zamocowania nie ma znaczenia. Dzięki pomiarom akustycznym przeprowadzanym zgodnie z normą EN 14366 można porównywać poziomy dźwięku powietrznego różnych systemów kanalizacyjnych. Aby uzyskać optymalne rozwiązanie akustyczne, należy uwzględnić w obliczeniach wszystkie komponenty i powiązane instalacje.

Mostki akustyczne
Połączenia pomiędzy instalacjami (np. toaletami) a konstrukcją budynku powinny być oddzielone, aby zapobiec powstawaniu mostków akustycznych.

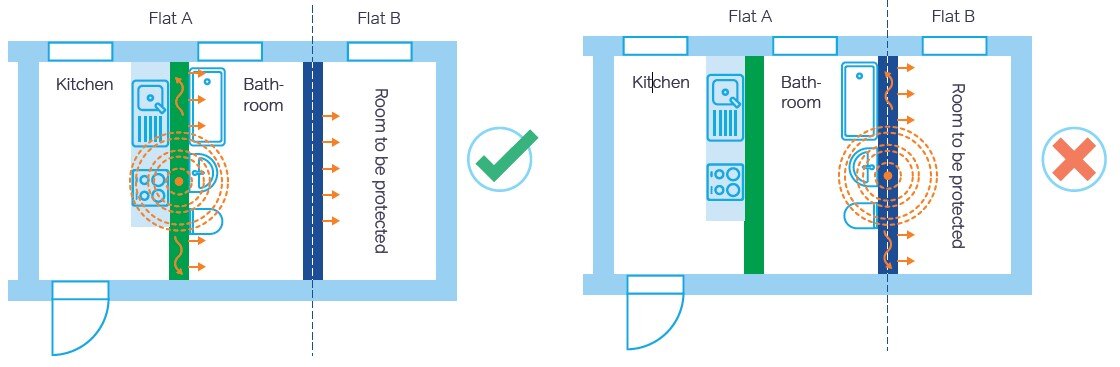

Układ funkcjonalny
Odpowiedni układ pomieszczeń może znacznie zmniejszyć problemy z hałasem. Kuchnie i łazienki powinny znajdować się obok siebie, a w budynkach wielokondygnacyjnych – bezpośrednio jedna nad drugą. Instalacje rurowe nie powinny być umieszczane w ścianach przylegających do sypialni ani innych pomieszczeń mieszkalnych.

Sound brochure page 32

Projektowanie przepustów w stropach i ścianach

Ważne jest, aby przepusty były odpowiednio duże, tak aby nie dochodziło do kontaktu między rurami a ścianą lub stropem, co mogłoby tworzyć mostki akustyczne. Można to zapewnić poprzez zastosowanie izolacji z wełny mineralnej na rurach oraz uszczelnienie silikonem. Izolacja akustyczna musi być prawidłowo wykonana podczas montażu, aby zapobiec powstawaniu mostków dźwiękowych.

Konstrukcje ścienne

Urządzenia sanitarne, instalacje wodne i kanalizacyjne oraz inne instalacje techniczne są zazwyczaj mocowane do masywnych ścian konstrukcyjnych, ale mogą być również przymocowane do lekkich konstrukcji ściennych.

Jeśli zarówno masywne, jak i lekkie konstrukcje ścienne są wykonane zgodnie z normą DIN 4109-1, nie są wymagane dodatkowe pomiary akustyczne.

Rodzaj konstrukcji ściany zaprojektowanej w układzie funkcjonalnym nie ma znaczenia. Więcej informacji na temat projektowania różnych typów ścian oraz tłumienia dźwięku można znaleźć w broszurze "Izolacja dźwiękowa zapewnia większy komfort życia – Praktyczna wiedza z zakresu inżynierii sanitarnej."

Oferujemy trzy dekady wiedzy i doświadczenia

Nasza wiedza w zakresie redukcji hałasu w systemach kanalizacyjnych była budowana przez ponad 30 lat. Chętnie dzielimy się naszym doświadczeniem w zakresie tłumienia dźwięku, zaopatrzenia w wodę i systemów kanalizacyjnych na każdym etapie procesu: od projektowania architektonicznego i ekonomicznego, przez efektywne i bezpieczne rozwiązania projektowe, aż po bezbłędny montaż.

Zapoznaj się z naszym pełnym poradnikiem akustycznym i zdobądź więcej wiedzy na temat projektowania i montażu systemów kanalizacyjnych z izolacją akustyczną.

Kanalizacja_niskoszumowa_-_broszura_2023-1



Wavin – Twój partner projektowy

Wavin dostarcza wszelką niezbędną dokumentację do planowania instalacji wodnych i kanalizacyjnych: opisy do specyfikacji przetargowych, dane do oprogramowania projektowego, numery katalogowe oraz raporty z badań Instytutu Fraunhofera IBP z oceną poszczególnych produktów i całego systemu zgodnie z normami DIN EN 14366 i DIN 4109.

Dział projektowy Wavin doradza na etapie projektowania i dostarcza kompletne rozwiązanie w zakresie tłumienia dźwięku partnerowi realizującemu inwestycję.
