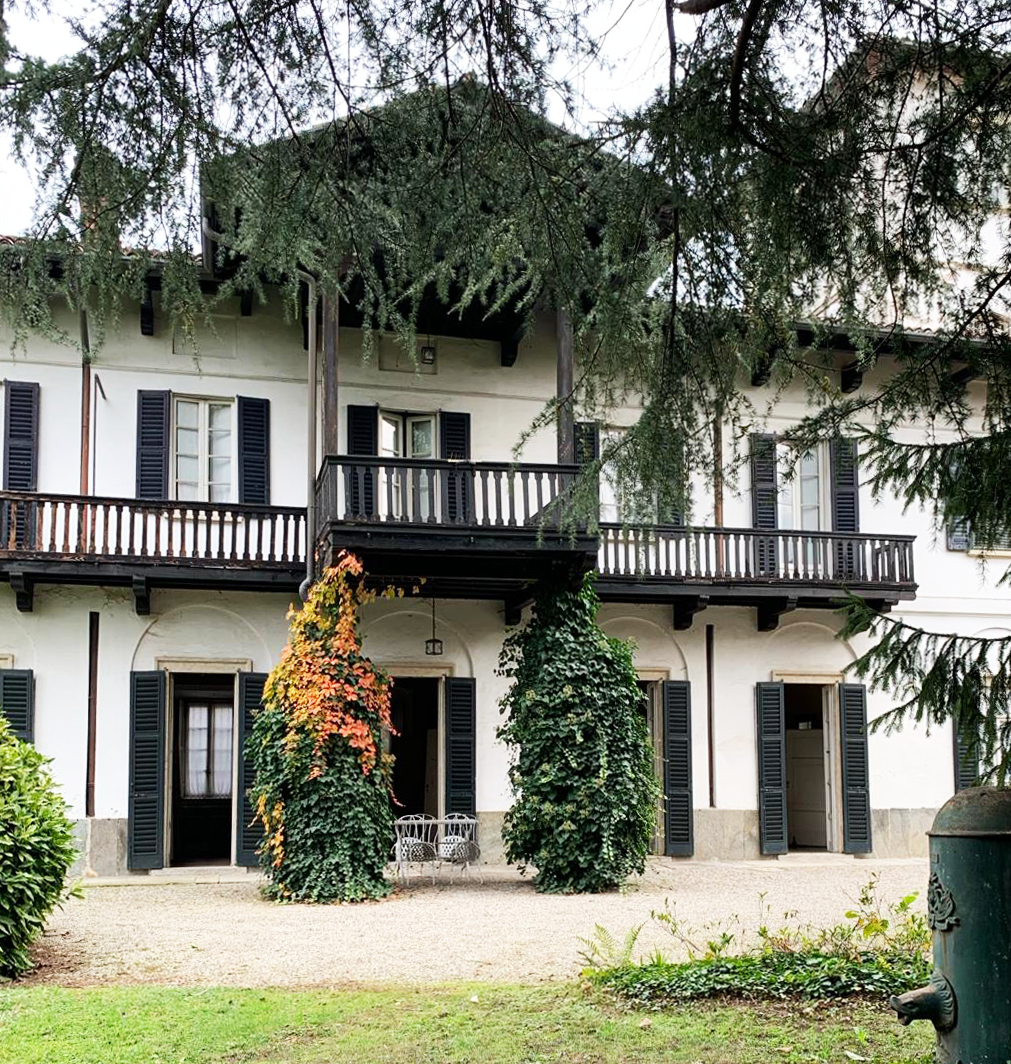

In un contesto architettonico vincolato, come quello di una villa storica in provincia di Varese, la sfida progettuale principale è stata coniugare comfort abitativo e risparmio energetico tutto l'anno, senza alterare l’estetica originaria dell’edificio. L’intervento richiesto dal committente ha previsto una manutenzione straordinaria volta all’efficientamento energetico dell'immobile nel rispetto dei vincoli strutturali e paesaggistici.
La villa, di oltre 200 mq, si sviluppa su due livelli: al piano terra la zona giorno, mentre al piano superiore si estende la zona notte.
In assenza della possibilità di installare un cappotto termico esterno, il progettista ha scelto di installare un impianto di climatizzazione radiante a pavimento abbinato a abbinato a pannelli radianti sia a soffitto che a parete in alcune stanze della villa. L’installazione dell'impianto è stata affidata all'impresa GTI di Gavioli Iorio di Inveruno, in provincia di Milano.
Climatizzazione radiante a pavimento: il sistema Comfia Simple White
Per la climatizzazione degli ambienti è stato scelto il sistema di riscaldamento e raffrescamento radiante a pavimento Wavin Comfia Simple White, la soluzione ideale per edifici con carichi termici standard o con variazioni contenute. Il pannello radiante a pavimento Wavin Comfia Simple White è composto da una foglia in plastica rigida a nocche, accoppiata con un pannello retrostante in polistirene espanso, in grado di garantire i livelli di resistenza meccanica e termica ottimali. Il pannello Wavin Comfia Simple White è adatto per la posa con interasse multiplo di 50 mm e si caratterizza per nocche perimetrali, opportunamente dimensionate, che permettono il collegamento rigido per la sovrapposizione dei lati, assicurando un perfetto allineamento e accoppiamento tra i pannelli stessi ed eliminando ogni possibilità di formazione dei ponti termici.
L'impianto di climatizzazione radiante a pavimento è composto da 28 circuiti che derivano da 4 collettori di distribuzione Wavin Comfia 2G, due al piano terra, interamente dedicati al sistema radiante a pavimento, e due al primo piano, utilizzati anche per la distribuzione degl iimpianti di climatizzazione radiante a soffitto e a parete.
I collettori Wavin Comfia 2G sono dotati di valvole di intercettazione motorizzabili sul ritorno e misurazioni di portata di 4 l/min con anello di bloccaggio (memory ring) sulla mandata.

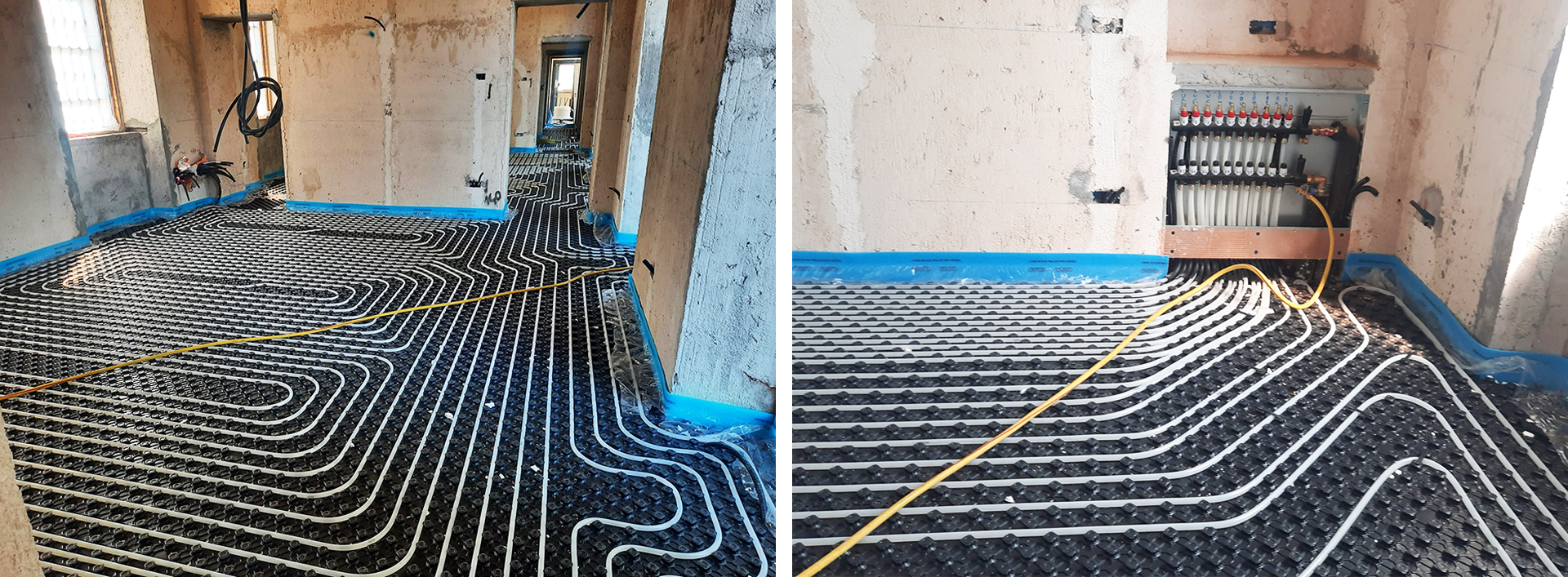

Come da prassi, per l'installazione dell'impianto di climatizzazione radiante, l'impresa GTI di Gavioli Iorio ha inizialmente provveduto prima alla posa del giunto di dilatazione perimetrale, per poi procedere con l’installazione di circa 220 mq di pannelli radianti a pavimento Wavin Comfia Simple White, partendo dalle pareti laterali dei locali e agganciando un pannello all’altro tramite il sistema di fissaggio laterale previsto. Successivamente, l’impresa ha iniziato a posare il tubo multistrato Polysuper PE-Xa a 5 strati con diametro da 17 mm, all’interno delle nocche presenti sui pannelli, e alla realizzazione dei vari circuiti che compongono il sistema. Infine, si è proceduto al getto del massetto in cemento addittivato con Wavin Fluterm. Una volta effettuate le prove di riscaldamento come da norma UNI 1264, l’installatore ha provveduto alla posa del rivestimento finale del pavimento.
Climatizzazione radiante a soffitto: il sistema Wavin Comfia CD-4
In aggiunta all'impianto di climatizzazione radiante a pavimento, complice la disponibilità di uno spazio già predisposto per l’installazione di un sistema radiante a controsoffitto, il progettista ha scelto il sistema di riscaldamento e raffrescamento radiante a soffitto Wavin Comfia CD-4, l’unico sistema disponibile sul mercato a consentire la produzione della superficie radiante attiva commisurata ai carichi termici di ogni singolo spazio.

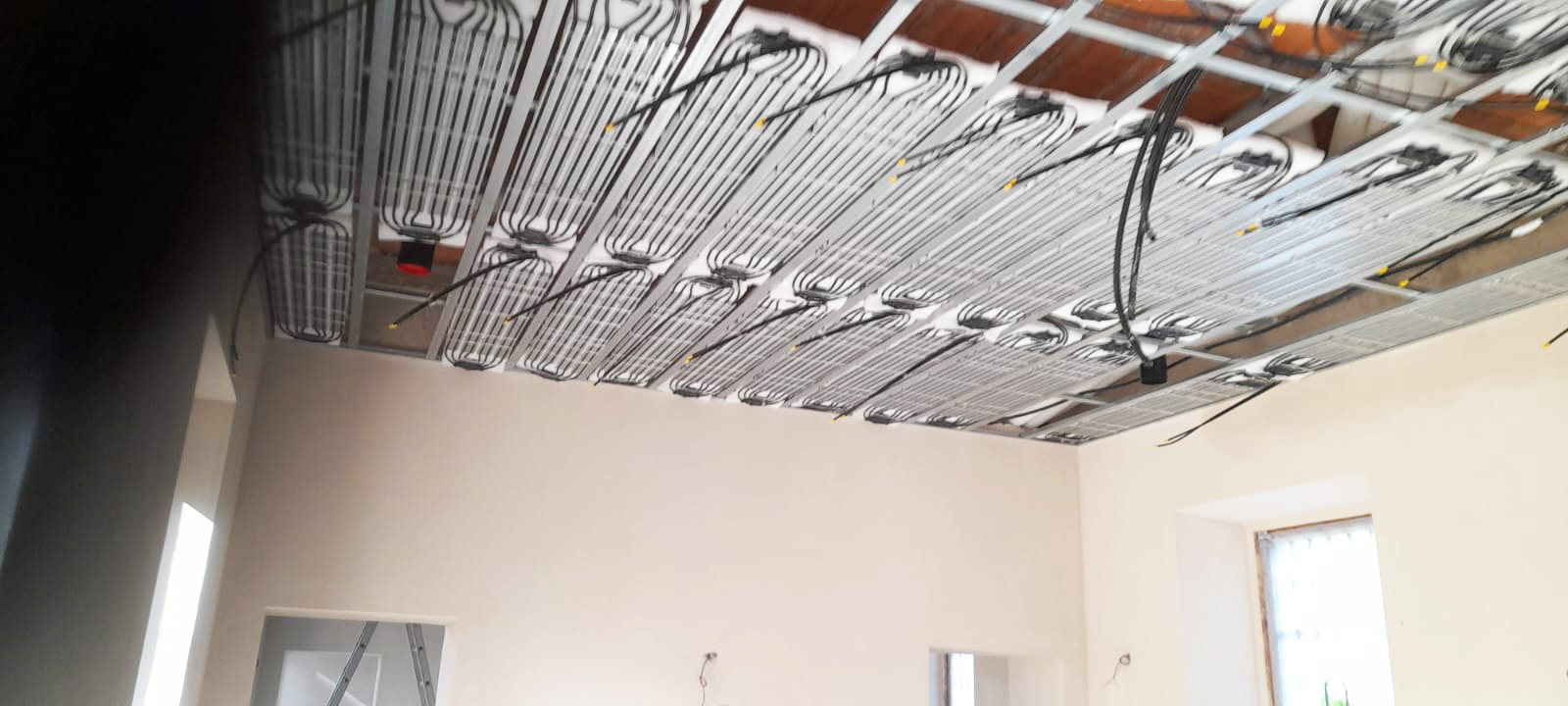

Complessivamente, l’intervento ha richiesto la posa di 155 pannelli radianti a soffitto caratterizzati da una larghezza standard di 400 mm e da lunghezze variabili (massimo di 2.000 mm – minimo 1.400 mm) per una superficie complessiva di circa 200 mq. Il sistema di climatizzazione radiante a soffitto è composto da 9 circuiti che derivano da 2 collettori di distribuzione ubicati al piano terra e da 5 ulteriori circuiti all’interno dei 2 collettori presenti al primo piano e condivisi con l’impianto di climatizzazione radiante a pavimento Wavin Comfia Simple White.
L’installazione del sistema a soffitto è avvenuta senza particolari criticità, anche grazie al supporto dell’ufficio tecnico di Wavin Italia, che ha fornito uno schema di montaggio dei pannelli radianti chiaro e dettagliato. In seguito all’intervento del cartongessista, che ha realizzato il controsoffitto attraverso il montaggio di una struttura metallica a doppia orditura, la l'mpresa GTI ha provveduto all’applicazione dei pannelli radianti a soffitto Wavin Comfia CD-4, grazie agli appositi ganci che favoriscono il fissaggio rapido sulla struttura metallica stessa.
Il collegamento idraulico è avvenuto attraverso il metodo Tichelmann (ritorno inverso) per favorire l’auto-bilanciamento di ciascuno dei 14 circuiti direttamente dai due collettori. Per rendere più semplice e veloce il collegamento dei pannelli radianti a soffitto, Wavinha previsto l’utilizzo di raccordi rapidi push-fit: un sistema estremamente sicuro grazie alla tenuta idraulica garantita dall’o-ring sul diametro esterno del tubo, che assicura il totale passaggio sul diametro interno senza riduzioni che provocano perdite di carico nel flusso. Nello specifico, sono stati usati raccordi TEE 16-10-16 per favorire il passaggio del fluido termovettore dal tubo multistrato PE-XC, che collega il collettore Wavin Comfia 2G alle tubazioni in PE-RT a 5 strati di diametro 10 mm del pannello radiante Wavin Comfia CD-4 di mandata e ritorno. Una volta ultimati i collegamenti idraulici da parte dell’installatore e dopo aver completato con successo i test di verifica del sistema di riscaldamento radiante a soffitto, il cartongessista ha concluso l’opera applicando le lastre di rivestimento, direttamente sulla seconda orditura della struttura metallica.
Climatizzazione radiante a parete: il sistema Wavin Comfia WW-10

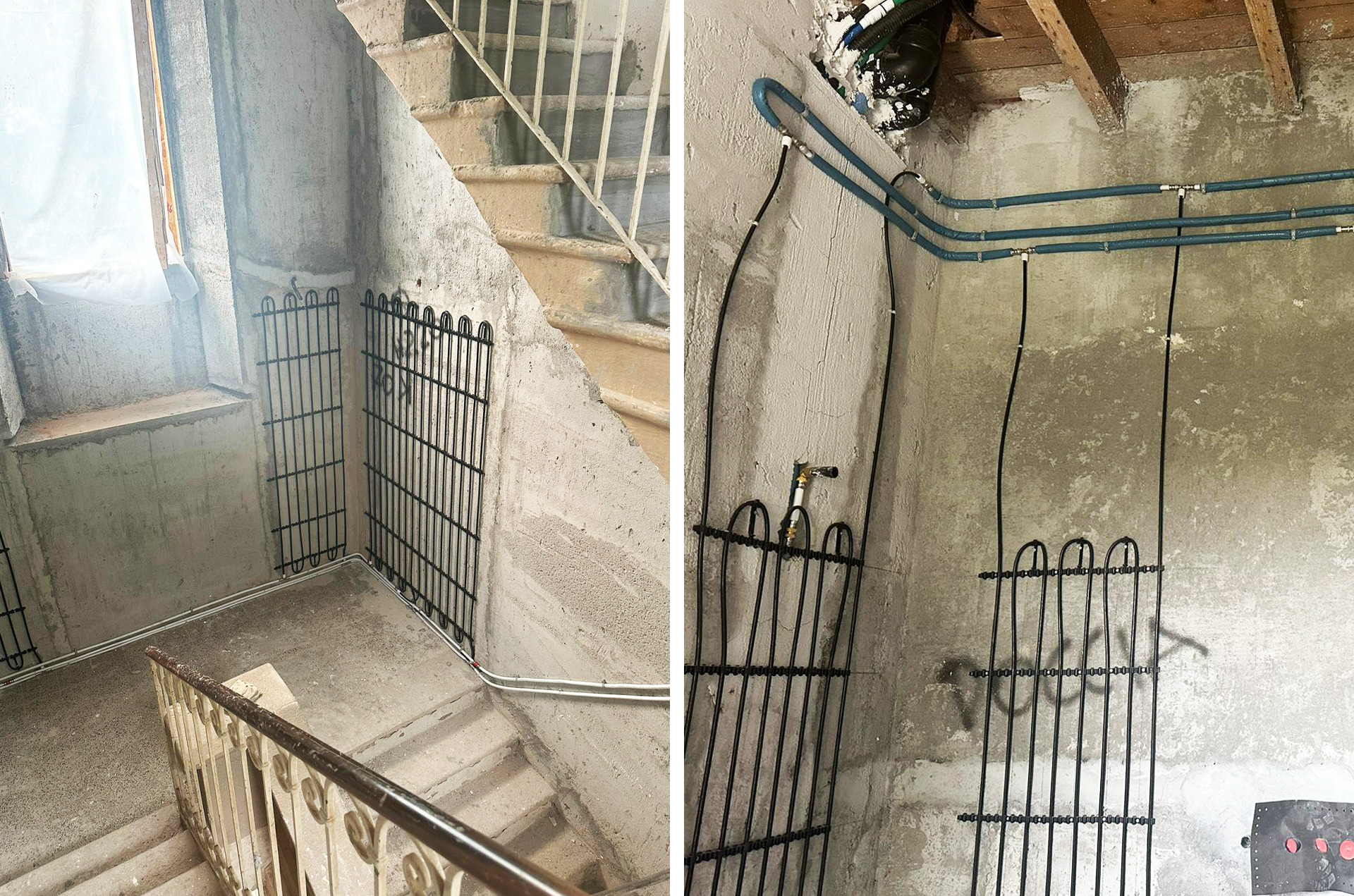

Nel vano scale del piano terra e nel disimpegno al primo piano è stato installato il sistema di climatizzazione radiante sotto intonaco a parete Wavin Comfia WW-10, caratterizzato da una bassa inerzia termica e, di conseguenza, da una rapidissima velocità di risposta al momento della richiesta di riscaldare o raffrescare un ambiente. Ma i punti di forza di questa soluzione sono la sua versatilità, la facilità d’installazione, l’ingombro minimo e il risparmio dei materiali. I pannelli di climatizzazione radiante a parete Wavin Comfia WW-10 possono essere realizzati direttamente in opera, a partire da un tubo a 5 strati in PE-RT da 10 mm disposto a serpentina che viene bloccato e messo in posizione da opportune barre di fissaggio e staffe di supporto. Successivamente, viene applicato l’intonaco direttamente sul sistema, garantendo uno spessore totale dello stesso di soli 23 mm. Nello specifico, per assicurare una climatizzazione ideale anche in queste due aree della villa non coperte dagli impianti radianti a pavimento o a soffitto, l'impresa istallatrice GTI di Gavioli Iorio ha realizzato 12 pannelli radianti con dimensioni di 600 x 2.000 mm.
Comfort abitativo e risparmio energetico senza compromessi
Grazie all’integrazione di diverse soluzioni di climatizzazione radiante, a pavimento, a soffitto e a parete, è stato possibile garantire alla villa storica un livello ottimale di comfort abitativo in ogni stagione, senza rinunciare a un significativo risparmio energetico e al rispetto delle caratteristiche architettoniche originali.
Il supporto tecnico fornito da Wavin Italia si è rivelato determinante sia in fase di progettazione sia durante l’installazione degli impianti, dimostrando l’efficacia soluzioni indoor climate di Wavin anche nei contesti più complessi.
