Abbiamo parlato della Ventilazione Meccanica Controllata decentralizzata in quanto miglior soluzione per avere aria sana quando gli spazi sono ridotti e risulta impossibile installare la ventilazione centralizzata. In questo articolo scopriamo come installare le unità di ventilazione meccanica controllata decentralizzata.
La gamma Wavin per la Ventilazione Meccanica Controllata decentralizzata - o puntuale - comprende le unità bi-direzionali REK60/A; componenti a monoflusso bidirezionale dotate di scambiatore ceramico, per il recupero di calore, che garantisce una resa massima del 93%.
L’ installazione è particolarmente indicata in caso di ristrutturazione ed è estremamente semplice e rapida. Nonostante ciò è necessario prestare la massima attenzione in tutte le fasi.
Scopriamo insieme tutti i passi per installare correttamente l’unità di Ventilazione Meccanica Decentralizzata Wavin REK60/A.
L’ installazione è particolarmente indicata in caso di ristrutturazione ed è estremamente semplice e rapida. Nonostante ciò è necessario prestare la massima attenzione in tutte le fasi.
Scopriamo insieme tutti i passi per installare correttamente l’unità di Ventilazione Meccanica Decentralizzata Wavin REK60/A.
Unità di Ventilazione Meccanica Controllata Decentralizzata: come installarla?

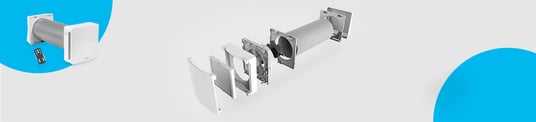

Prima di seguire le fasi dell’installazione, scopriamo insieme tutte le componenti:- Corpo Macchina
- Tubo con scambiatore ceramico
- Placca Frontale (e Posteriore)
- Telecomando
1 - Carotaggio
Le unità di VMC decentralizzata sono progettate per essere montate a parete. Di conseguenza per l’installazione è sufficiente praticare un foro - del diametro corrispondente - nel muro esterno perimetrale esterno, con un’inclinazione di 3-5 gradi verso l’esterno.Nel caso dell’unità decentralizzata Wavin REK60/A è necessario un carotaggio del diametro di 160mm, all’interno del quale verrà poi inserito il tubo fornito di serie con l’unità.
2 - Installazione placca frontale
Una volta eseguito il carotaggio si passa all’ installazione della placca frontale direttamente a muro.Come riconoscerla? Basta guardare se presenta la morsettiera sulla quale andremo a collegare i fili elettrici.
Estraiamo quindi la morsettiera, facendo semplicemente leva sulla parte di plastica inferiore.
Una volta eseguiti i quattro fori nei punti di fissaggio dobbiamo ricordare di passare i fili [solo fase e neutro in caso di installazione singola oppure anche i comandi C1, C2, S1 ed S2 in caso di installazione master/slave]
Assicuriamoci di aver fissato correttamente tutte e quattro le viti.
Infine, colleghiamo la morsettiera ed adagiamola nel relativo vano.
3 - Installazione placca posteriore
Anche in questo caso sono necessari 4 fori sul muro.A differenza della placca frontale però, questa installazione risulterà più semplice poiché non è necessario fissare la morsettiera con l’alimentazione della macchina.
Una volta fissata al muro, applichiamo la protezione per la parte di espulsione dell’aria partendo dalle due cerniere in alto e concludendo con quelle in basso.
4 - Inserimento recuperatore di calore
Procediamo inserendo il Recuperatore di Calore Ceramico all’interno del tubo e assicuriamoci di inserirlo per almeno 10 cm per evitare che faccia contatto sull’unità ventilante.Chiudiamo il tutto inserendo l’unità ventilante prestando attenzione alla morsettiera con i contatti e i collegamenti elettrici.
5 - Accensione
Procediamo quindi con l’accensione della macchina premendo l’apposito pulsante 01 posto in alto a sinistra.A questo punto dalla parte opposta si accenderà un led rosso che rimarrà attivo per circa 10 sec. Una volta spento lampeggerà una luce bianco/rossa.
Questo segnale indica l’ auto-taratura dei sensori e pian piano la serranda inizia ad aprirsi; la durata di queste procedura è di circa 40 secondi.
Una volta che la macchina si è avviata, possiamo iniziare ad usare il telecomando e impostare:
- Velocità Ventilatore (modalità manuale)
- Valori di Umidità di soglia (70%, 55% o 40%)
- Funzione di Sorveglianza (unità a riposo a meno che i sensori rilevino un superamento dei valori di soglia impostati)
- Funzione Automatica (unità in funzionamento alla media velocità, variazioni al superamento dei valori di soglia impostati)
Installazione ventilazione meccanica decentralizzata: 3 cose da non dimenticare
Ecco le cose da non dimenticare quando installi un’unità di ventilazione meccanica decentralizzata:
- La lunghezza massima del tratto del tubo di espulsione può arrivare fino a 3 metri;
- Il collegamento della morsettiera va effettuato con l’impianto fuori tensione!
- Non dare comandi alla macchina prima che si sia avviata! Questo perché all’interno dell’unità ventilante sono presenti dei sensori che necessitano di auto-taratura.
