Utdrag ur broschyren: Ljuddämpning för ökad boendekomfort – Praktisk kunskap om sanitetsteknik
Ljudisolering av tekniska installationer är av avgörande betydelse för att säkerställa en trevlig och produktiv miljö i byggnader. Arkitekter och rådgivande ingenjörer spelar en central roll redan i projekterings- och projekteringsfasen, för att säkerställa att ljudisoleringen blir optimal.
I samband med projekteringen ska ett stort antal variabler, beräkningsmodeller och rörsystem beaktas. Till detta kommer bullerregler och komplexa krav från investerare, ägare och användare. I såväl nybyggnads- som renoveringsprojekt ställs krav på ljudnivån från de tekniska installationerna och det är väsentligt att dessa planeras rätt så tidigt som möjligt i projekteringsskedet.
Projektering av dräneringsanläggningar
En noggrann planering lägger därmed grunden för god byggnadsakustik och optimal ljuddämpning av de tekniska installationerna inklusive avloppsinstallationer.
Avloppsinstallationerna består av olika delar såsom rör, rördelar, rörbärare och eventuella material för dämpning av byggljud och luftljud och bör utformas noggrant i förhållande till byggnadsakustik. I en bra planlösning har man till exempel tagit hänsyn till att väggarna i bostadsutrymmen inte innehåller tekniska installationer och rördragningar. Böjningar i en avloppsinstallation måste göras på lämpligt sätt och 90° böjar bör undvikas. Åtgärder ska vidtas för att dämpa byggnadsbuller i områden med genomföringar i väggar och tak.
Det finns som sagt ett stort antal parametrar som måste beaktas när kraven på ljudnivån från avloppssystem ska uppfyllas. Det är möjligt att reducera oönskat ljud redan i designfasen om du fokuserar på följande punkter:
Byggande ljud

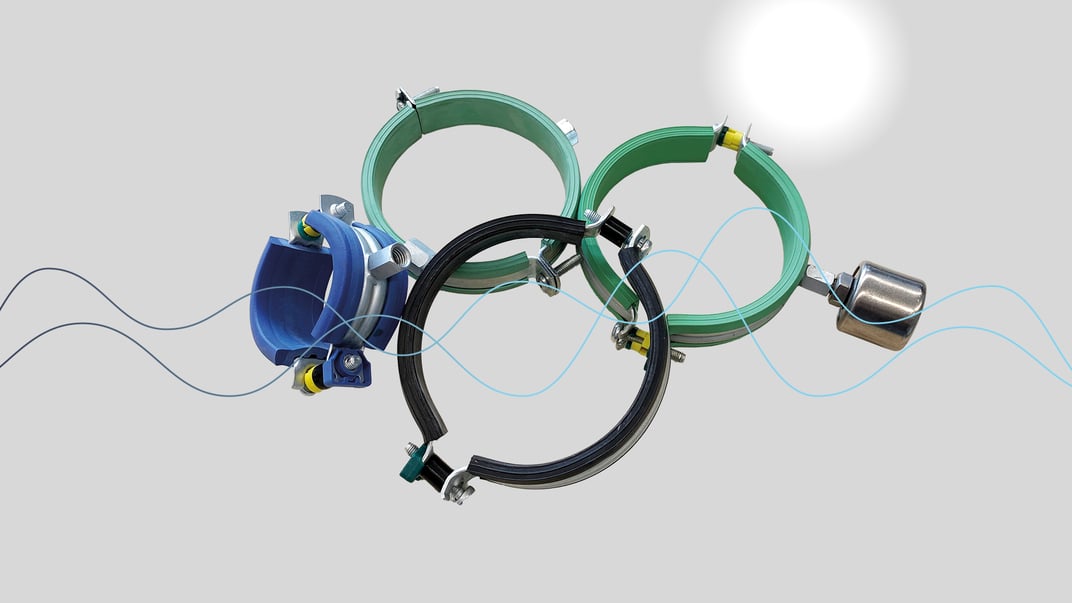

Bullret från vatten- och avloppsinstallationer överförs alltid till installationsväggen via fasta anslutningar (t.ex. rör med rörbärare). Byggnadsljudet fortplantar sig och reflekteras på väggar och tak i andra rum som luftburet ljud.
Luftljud
Luftljud som avges av ett rör är konstant och det är irrelevant hur röret är monterat. Med ljudmätningar utförda enligt EN 14366 kan luftljudet från de olika avloppssystemen jämföras. För att uppnå den optimala akustiska lösningen bör alla komponenter och tillhörande installationer ingå i ljudberäkningen vid planering.
Ljudbroar
Förbindelsen mellan installationer (t.ex. toaletter) och byggnadskonstruktionen måste brytas för att förhindra ljudbryggor.
Planlösning
Rätt layout kan minska ljudproblemen avsevärt. Kök och badrum bör placeras bredvid varandra och i flervåningshus ovanpå varandra. Rörinstallationer hör inte hemma i väggar i anslutning till sovrum eller andra bostadsutrymmen.
Projektering av genomföringar i tak och väggar
Det är viktigt att genomföringarna är tillräckligt stora så att det inte blir kontakt mellan rören och vägg eller tak, vilket därigenom kan skapa en ljudbrygga. Detta kan säkerställas genom att använda rörisolering i mineralull och fogning med silikon. Ljudisoleringen måste göras korrekt under utförandet av installationen, för att förhindra ljudbryggor..
Väggkonstruktioner
Sanitetsartiklar, vatten- och avloppssystem och andra tekniska installationer fästs vanligtvis på de massiva väggkonstruktionerna, men kan även fästas på lätta väggkonstruktioner.
Om de massiva och lätta väggkonstruktionerna är utförda enligt DIN 4109-1, krävs inga ytterligare ljudmätningar.
Det spelar därför ingen roll vilken typ av väggkonstruktion som planeras i planlösningen. Du kan läsa mycket mer om utformning av olika väggtyper och ljudisolering i broschyren Ljudisolering ger förbättrad hemkomfort - Praktisk kunskap om sanitetsteknik.
.
Vi erbjuder tre decennier av kunskap och erfarenhet
Vår kunskap inom bullerdämpning i avloppssystem har byggts upp under mer än 30 år och vi erbjuder gärna vår expertis inom ljuddämpning, vattenförsörjning och avloppssystem genom hela processen: från arkitektonisk och ekonomisk design till effektiv och säker planering till felfri installation. Kontakta oss för sparring och ytterligare information.
Läs vårt fullständiga akustiska dokument: Ljuddämpning för förbättrad boendekomfort – Praktisk kunskap om sanitetsteknik och få mer kunskap om design och installation av ljudisolerande dricksvatten- och avloppssystem.
Wavin är din projektpartner
Wavin tillhandahåller all nödvändig dokumentation för planering av vatten- och avloppsinstallationer: anbudstexter, data för designprogramvara, artikelnummer och Fraunhofer IBP-testrapporter med bedömning av enskilda produkter och det övergripande systemet enligt DIN EN 14366 och DIN 4109.
Wavins designavdelning ger råd i designfasen och levererar hela ljuddämpningspaketet till den partner som utför arbetet.
