Ser du på de riktige tallene når du skal velge støydempende avløpsrør?
Vi forklarer forskjellen mellom de ulike lydnivåene, og veileder deg til å velge riktig produkt til ditt prosjekt.
Hva er bygningslyd og luftlyd?
Når du skal velge avløpsrør, må du sørge for at rørene etter montering overholder kravene til støyplager fra de tekniske installasjonene i henhold til grenseverdiene i byggeforskriften og DS 490. Men hvordan kan du være sikker på at du ser på de riktige støytallene når du velger støydempende rør? Skal man bruke tallet for byggelyd eller for luftlyd? Og hva er forskjellen?
Materialtykkelsen og tettheten på rørene er avgjørende for hvor lyddempende avløpsrør er i seg selv. Jo tykkere og tyngre rør, jo bedre lyddemping. De aller fleste avløpsrør er lydtestet av upartiske testlaboratorier – for mange ved Frauenhofer-instituttet i Tyskland. Her monteres rørene i et testbygg som sikrer samme testmetoder og testbetingelser for alle typer rør.
Hvorfor er forskjellen viktig?
Frauenhofer-rapporten indikerer to testresultater for røret: byggelyd og luftlyd. Trender viser at ikke alle skiller mellom de to lydmålingene, men velger rør ut fra det laveste målet – byggelyden. I det lange løp er det ingen problemer med dette. Men siden resultatene fra Frauenhofer-rapporten ble målt i et testmiljø med spesifikke materialer i bygningskonstruksjonen, kan ikke særlig bygningslyden brukes som en direkte indikator på bygningslyden i noen annen bygningskonstruksjon. Avhengig av valg av materialer, bygningen lyd i en ekte
konstruksjon avviker fra testresultatene.
I det følgende får du en forklaring på de to typene målinger og hva konsekvensen kan være for å basere ditt valg av rør på feil.
basis. Vi gir deg også et innblikk i testmiljøet fra Frauenhofer og hvor de to resultatene måles.
Vidste du?
Dette viser Frauenhofer-rapporten
I en Fraunhofer-rapport får du forskjellige støymålinger. I tillegg til å måle både byggelyd og luftlyd, tester Fraunhofer også rørene med ulike strømningshastigheter. Tallet som normalt brukes er støymåling ved en strømningshastighet på 2,0 liter. Det er vannmengden som går gjennom røret ved en ordinær toalettspyling, og det er strømningsmengden som bygger på bygningslovgivningens grenseverdier for støyplager. Fraunhofer-rapporten viser også testkonstruksjonen i detalj. Den nevner for eksempel hvilke rørbærere og veggtykkelser som ble brukt i testen, og den beskriver standardene som testen overholder.

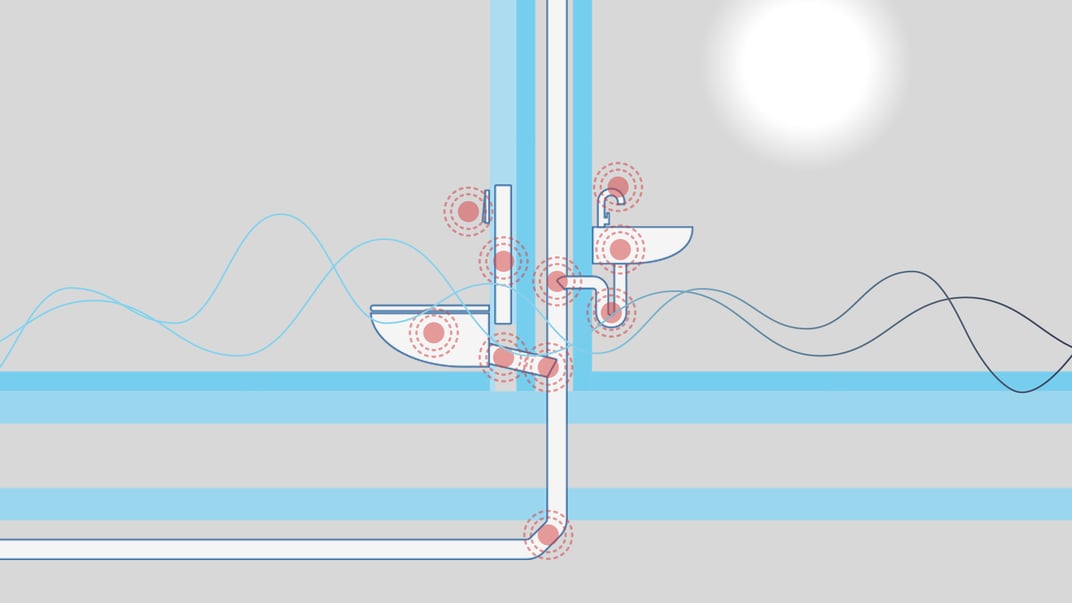

Forskjellen på bygningslyd og luftlyd
- Luftlyden er mengden støy du kan høre hvis du står i samme rom som røret er installert. Luftlyden dempes av materialets egenvekt
eller innkapsling.
- Bygningslyden er mengden støy du hører fra røret etter at lyden fra avløpsvannet i røret har forplantet seg gjennom byggets konstruksjoner (vegg, rørstøtter, beslag). Bygningsstøy dempes via materialets elastisitet og isolasjon i rørstøtter og gjennomføringer.
Bygningslyden er ingen garanti
Målingen for bygningsstøy ser typisk veldig bra ut på papiret, da den ofte er betydelig lavere enn luftstøy og lavere enn kravet til støyplager fra de tekniske installasjonene. Men det garanterer ikke at du overholder lydkravene overalt i ditt byggeprosjekt.
For det første har rørstøttene, veggbeslagene og veggmaterialene stor innflytelse på hvor mye støyen fra røret dempes. Bygningslyden er derfor kun anvendelig i de rom hvor lyden forplantes gjennom byggets konstruksjon og ikke på selve installasjonssiden av rørene.
For det andre er testresultatet kun gjeldende dersom rørene i byggeprosjektet ditt er installert i og mot de samme materialene som i Fraunhofers testanlegg.
Luftlyden kan anvendes på installationssiden
Luftstøy er et langt mer pålitelig tall. Lyden som produseres av selve røret vil være den samme uansett hvordan du installerer røret. Men du kan kun bruke luftlyden på installasjonssiden, der røret går i en sjakt eller på annen måte er tildekket. Her har du derimot mulighet til selv å beregne hvordan og med hva du må omslutte rørene for å overholde byggeforskriftens krav.
Ikke bruk testresultatene ukritisk
Dersom du legger byggestøy til grunn ved valg av støydempende avløpsrør til ditt avløpsprosjekt, kan du risikere å velge en løsning som ikke samsvarer med byggeforskriftens krav i alle rom. Hvis du derimot tar utgangspunkt i luftens lyd, har du selv en viss kontroll over deler av prosjektet ditt.
Når det gjelder støydemping i rommene hvor lyden forplanter seg gjennom konstruksjonen, vil en beregning basert på gitte materialer i det konkrete prosjektet være den beste garantien for etterlevelse av lydkravene.
Risikoen ved å ikke ta et kritisk syn på testresultatene er at du under en kontrollmåling kan bli pålagt å bytte ut rørene eller sørge for ekstra støyisolering rundt dem – og dette tar tid og koster penger. Basert på luftlyden fra røret trekkes reduksjonstall for byggematerialene fra dersom røret f.eks sitter bak en gipsplate, en vegg eller et tak. Resultatet er støyen røret vil avgi i rom på installasjonssiden.
Wavin er din prosjektpartner
Wavin leverer all nødvendig dokumentasjon for planlegging av vann- og avløpsinstallasjoner: Anbudstekster, data for planleggingsprogramvare, varenumre og Fraunhofer IBP testrapporter med vurdering av enkeltprodukter og det komplette systemet i henhold til DIN EN 14366 og DIN 4109.
Wavins planavdeling gir råd i planleggingsfasen og leverer den komplette lyddempingspakken til partneren som utfører arbeidet
