Ser du på det rigtige tal, når du vælger støjdæmpende afløbsrør?
Her forklarer vi forskellen på de forskellige lydmålinger og guider dig til at vælge det rigtige produkt.
Hvad er bygningslyd og luftlyd?
Når du skal vælge afløbsrør, skal du sikre, at rørene efter installation overholder kravene til støjgener fra de tekniske installationer i henhold til grænseværdierne i bygningsreglementet og DS 490. Men hvordan kan du være sikker på, at du kigger på de rigtige lydtal, når du vælger støjdæmpende rør? Skal du bruge tallet for bygningslyd eller for luftlyd? Og hvad er forskellen?
Godstykkelsen og densiteten af rørene er afgørende for, hvor lyddæmpende afløbsrør er i sig selv. Jo tykkere og tungere rør, desto bedre lyddæmpning. Langt de fleste afløbsrør lydtestes af uvildige testlaboratorier - for manges vedkommende på Frauenhofer Instituttet i Tyskland. Her installeres rørene i en testbygning, der sikrer ens testmetoder og testvilkår for alle typer af rør.
Hvorfor er forskellen vigtig?
Frauenhoferrapporten angiver to testresultater for røret: bygningslyd og luftlyd. Tendenser viser, at ikke alle skelner mellem de to lydmålinger, men vælger rør baseret på den laveste måling - bygningslyden. Langt hen ad vejen er der ingen problemer med dette. Men da resultaterne fra Frauenhoferrapporten netop er målt i et testmiljø med specifikke materialer i bygningskonstruktionen, kan netop bygningslyden ikke anvendes som en direkte indikator for bygningslyden i en hvilken som helst anden bygningskonstruktion. Afhængigt af valg af materialer vil bygningslyden i et reelt
byggeri afvige fra testresultaterne.
I det følgende får du en forklaring på de to typer målinger, og hvad konsekvensen kan være for at basere sit valg af rør på det forkerte
grundlag. Vi giver dig også et indblik i testmiljøet fra Frauenhofer og hvor de to resultater måles.
Vidste du?
Dette viser Frauenhofer-rapporten
I en Fraunhofer-rapport får du forskellige støjmålinger. Ud over at måle både bygningslyd og luftlyd tester Fraunhofer også rørene med forskellige flowmængder. Det tal, der normalt anvendes, er støjmålingen ved en flow rate på 2,0 liter. Det er den mængde vand, der passerer gennem røret ved et almindeligt toiletskyl, og det er den flowmængde, som byggelovgivningens grænseværdier for støjgener er baseret på. Fraunhoferrapporten viser også testkonstruktionen i detaljer. Den nævner fx, hvilke rørbærere og murtykkelser der er anvendt i testen, og den beskriver de standarder, testen overholder.

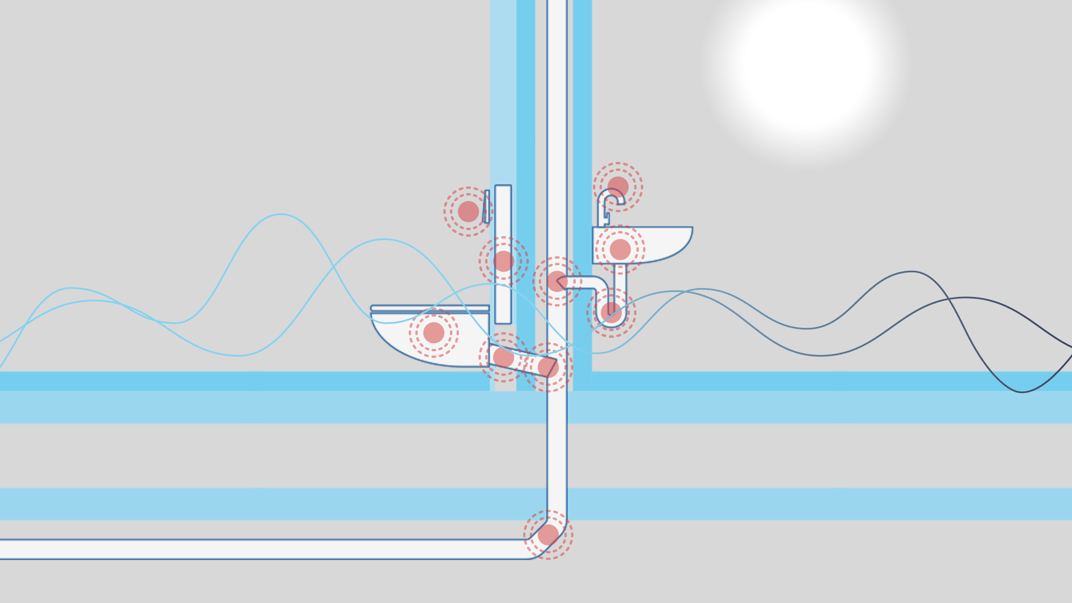

Forskellen på bygningslyd og luftlyd
- Luftlyden er den mængde af støj, du kan høre, hvis du står i samme rum, som røret er installeret. Luftlyden dæmpes via materialets egenvægt
eller indkapsling.
- Bygningslyden er den mængde af støj, du hører fra røret efter at lyden fra spildevandet i røret har forplantet sig gennem bygningens konstruktioner (mur, rørbærere, beslag). Bygningslyden dæmpes via materialets elasticitet samt isolering i rørbærere og gennemføringer.
Bygningslyden er ikke en sikkerhed
Målingen for bygningslyden ser typisk rigtig godt ud på papiret, da den ofte er væsentligt lavere end luftlyden og lavere end kravet til støjgener fra de tekniske installationer. Men den giver ikke sikkerhed for, at du overholder lydkravene overalt i dit byggeprojekt.
For det første har rørbærerne, vægbeslagene og vægmaterialerne stor indflydelse på, hvor meget støjen fra røret dæmpes. Bygningslyden er altså kun anvendelig i de rum, hvor lyden forplantes gennem bygningens konstruktion og ikke på selve installationssiden af rørene.
For det andet er testresultatet kun anvendeligt, hvis rørene i dit byggeprojekt installeres i og op mod de samme materialer som i Fraunhofers testanlæg.
Luftlyden kan anvendes på installationssiden
Luftlyden er et langt mere pålideligt tal. Den lyd, røret selv afgiver, vil være den samme, uanset hvordan du installerer røret. Men du kan kun anvende luftlyden på installationssiden, hvor røret løber i en skakt eller på anden måde inddækkes. Her har du til gengæld mulighed for selv at beregne, hvordan og med hvad, du skal indkapsle rørene for at overholde kravene i bygningsreglementet.
Brug ikke testresultaterne ukritisk
Hvis du anvender bygningslyden som grundlag, når du vælger støjdæmpende afløbsrør til dit afløbsprojekt, kan du risikere at vælge en løsning, der ikke i alle rum overholder bygningsreglementets krav. Tager du derimod udgangspunkt i luftlyden, har du selv en vis kontrol over dele af dit projekt.
Når det kommer til støjdæmpning i de rum, hvor lyden forplanter sig gennem konstruktionen, vil en beregning ud fra de givne materialer i det specifikke projekt være den bedste sikkerhed for overholdelse af lydkravene.
Risikoen ved ikke kritisk at tage stilling til testresultaterne er, at du ved en kontrolmåling kan blive krævet at skifte rørene ud eller sørge for yderligere støjisolering omkring dem – og det tager tid og koster penge. Med udgangspunkt i luftlyden fra røret trækkes reduktionstallet for byggematerialerne fra, hvis røret f.eks. sidder bag en gipsplade, en mur eller et loft. Resultatet er den støj, røret vil afgive i rum på installationssiden.
Wavin er din projektpartner
Wavin leverer al den nødvendige dokumentation til planlægning af vand- og afløbsinstallationer: Udbuds- tekster, data til projekteringssoftware, varenumre og Fraunhofer IBP-testrapporter med vurdering af individuelle produkter og det samlede system i henhold til DIN EN 14366 og DIN 4109.
Wavins projekteringsafdeling rådgiver i projekteringsfasen og leverer den komplette lyddæmpningspakke til den samarbejdspartner, der udfører arbejdet.
