Perustuu esitteeseen Lisää asumismukavuutta äänieristyksellä – Käytännön tietoa saniteettisuunnittelusta
Talotekniikan ääneneristys on ratkaisevaa sen kannalta, kuinka miellyttävät ja tuottavat olosuhteet rakennuksessa vallitsevat. Arkkitehdeillä ja teknisillä suunnittelijoilla on jo suunnitteluvaiheessa keskeinen rooli toimivan ääneneristyksen varmistamisessa.
Suunnittelussa on punnittava monia eri muuttujia, laskentamalleja ja putkistovaihtoehtoja. Huomioon otettavia tekijöitä ovat myös äänitasomääräykset sekä sijoittajien, omistajien ja rakennuksen käyttäjien moninaiset toiveet. Sekä uudis- että korjausrakentamisessa talotekniikan äänitasolle on asetettu vaatimuksia, ja tekniset ratkaisut on suunniteltava oikein alusta pitäen.
Viemärijärjestelmien suunnittelu
Asianmukainen suunnittelu luo perustan hyvälle rakennusakustiikalle ja kiinteistöviemärien ja muiden taloteknisten asennusten ääneneristykselle.

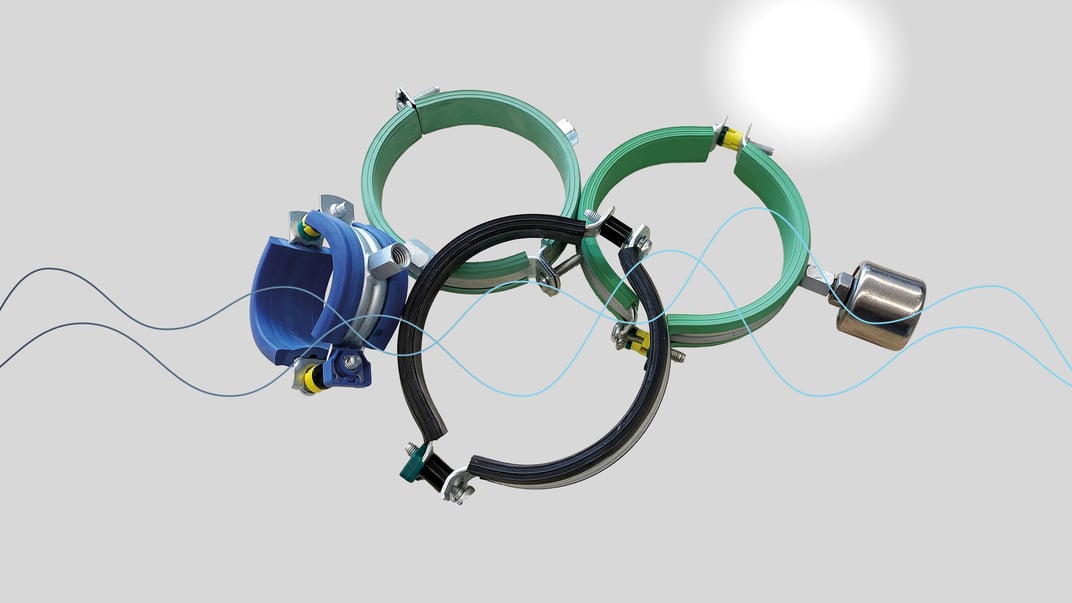

Kiinteistöviemärijärjestelmissä on erilaisia osia, kuten putkia, liittimiä ja kannakkeita sekä mahdollisesti myös runko- ja ilmaääniä eristäviä materiaaleja. Ne on suunniteltava rakennusakustiikan kannalta huolellisesti. Hyvässä pohjaratkaisussa vältetään esimerkiksi talotekniikan ja putkien sijoittamista asuinhuoneiden seinien sisään. Kiinteistöviemärien mutkat on toteutettava asiallisesti ja suoria kulmia välttäen. Runkoääniä on eristettävä seinien ja välipohjien putkiläpivienneissä.
Huomioon otettavia tekijöitä on todellakin paljon, jos halutaan toteuttaa järjestelmä, joka täyttää kiinteistöviemäreille asetetut äänitasovaatimukset. Tarpeetonta melua voidaan välttää jo suunnitteluvaiheessa muistamalla seuraavat seikat:
Runkoäänet
Vesi- ja viemäriasennusten aiheuttama melu siirtyy asennusseinään aina kiinteiden rakenteiden (esim. putkien kannakoinnin) kautta. Runkoäänet etenevät seinissä ja välipohjissa, ja ne havaitaan muissa huoneissa ilmaääninä.
Ilmaäänet
Putkien synnyttämät ilmaäänet ovat vakio, joten putken asennustavalla ei ole niihin vaikutusta. Viemärijärjestelmien ilmaääniä voidaan vertailla tekemällä EN 14366 -standardin mukaisia äänitasomittauksia. Akustiikaltaan toimivan ratkaisun aikaan saaminen edellyttää kaikkien komponenttien ja asennusten ottamista lukuun suunnitteluvaiheessa tehtävissä melulaskelmissa.
Äänisillat
Esimerkiksi wc-kalusteet ja muut asennukset on erotettava kiinteistä rakenteista, jotta ei pääse muodostumaan äänisiltoja.
Pohjaratkaisu

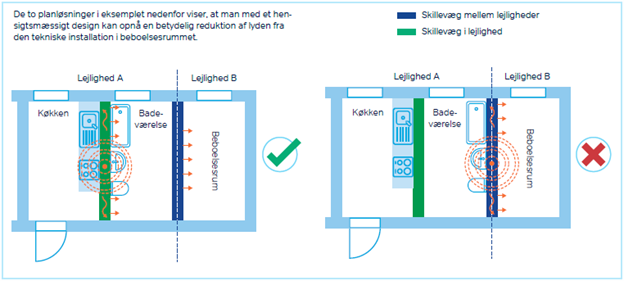

Meluongelmia voi vähentää tuntuvasti oikeanlaisella pohjaratkaisulla. Keittiö ja kylpyhuone kannattaa sijoittaa vierekkäisiin tiloihin ja kerrostaloissa joka kerroksessa samaan kohtaan. Putkiasennuksia ei saa sijoittaa makuuhuoneen tai muiden asuinhuoneiden viereisten seinien sisään.
Läpivientien toteutus seinissä ja välipohjissa
Läpivientien on oltava riittävän väljiä, jotta putki ei ole kosketuksessa seinään tai välipohjaan (tällöin voisi muodostua äänisilta). Kontaktin muodostumisen voi estää putkieristeellä ja saumaamalla saumat silikonilla. Asennusvaiheessa on äänisiltojen välttämiseksi varmistettava ääneneristyksen asianmukainen toteutus.
Seinärakenteet
Saniteettikalusteet, vesi- ja viemärijärjestelmät sekä muut talotekniset asennukset kiinnitetään tavallisesti kantaviin seinärakenteisiin, mutta niitä voidaan kiinnittää myös kevyisiin väliseiniin.
Jos kantavat seinät ja kevyet väliseinät toteutetaan DIN 4109-1 -standardin mukaisesti, äänitasomittauksia ei vaadita.
Seinärakenteen valinta suunnitteluvaiheessa ei siis ole yhdentekevä asia. Lisätietoja seinätyyppien ja ääneneristyksen suunnittelusta on esitteessä Lisää asumismukavuutta ääneneristyksellä – Käytännön tietoa saniteettisuunnittelusta.
Kolmen vuosikymmenen kokemus ja tietopohja
Olemme kerryttäneet kokemusta viemärijärjestelmien ääneneristyksestä jo oli 30 vuotta. Osaamisemme on käytettävissämme koko prosessin ajan ääneneristyksen ja vesi- ja viemäriasennusten alalla, niin arkkitehtonisesta kuin taloudellisestakin näkökulmasta. Me tiedämme, miten suunnitella ja toteuttaa tehokkaita, turvallisia ja virheettömiä järjestelmiä. Ota yhteyttä, jos kaipaat tukea ideointiin tai lisätietoja: Ota Yhteyttä
Lue lisää teknisestä esitteestämme Lisää asumismukavuutta äänieristyksellä – Käytännön tietoa saniteettisuunnittelusta, jossa käsitellään ääntä eristävien vesi- ja viemärijärjestelmien suunnittelua ja asennusta.
